适⽤範圍标準

避雷模塊(電湧保護器)主要适⽤于50Hz(或60Hz)沖擊通流容量不⼤于(200kA)的電⽓線路中，限制瞬态過電壓幅值、吸收、消耗或洩放電湧電流能量，使在過電壓類别較⾼的場合，可使被保護的電器元件從⼀個過電壓類别轉換到另⼀個較低的過電壓類别，适⽤于對家⽤及類似場所電器在線路出現感應雷擊過電壓，操作過電壓時起保護作⽤。

正常使用條件

1、環境溫度為-40℃~+80℃。

2、海拔不超過2000m。

3、相對溫度不大于90%（25℃）。

4、安裝方式與TH35mm寬導軌配用。

5、适用的接地泵流“IT”“TT.TS.TN-N-S”。

6、與垂直面的傾斜度不起過5°。

7、無沖擊振動或無搖動的地方。

8、無燭炸危險的介質中，且介質中無足以腐時時金屬和破壞絕緣的氣體與塵埃中。

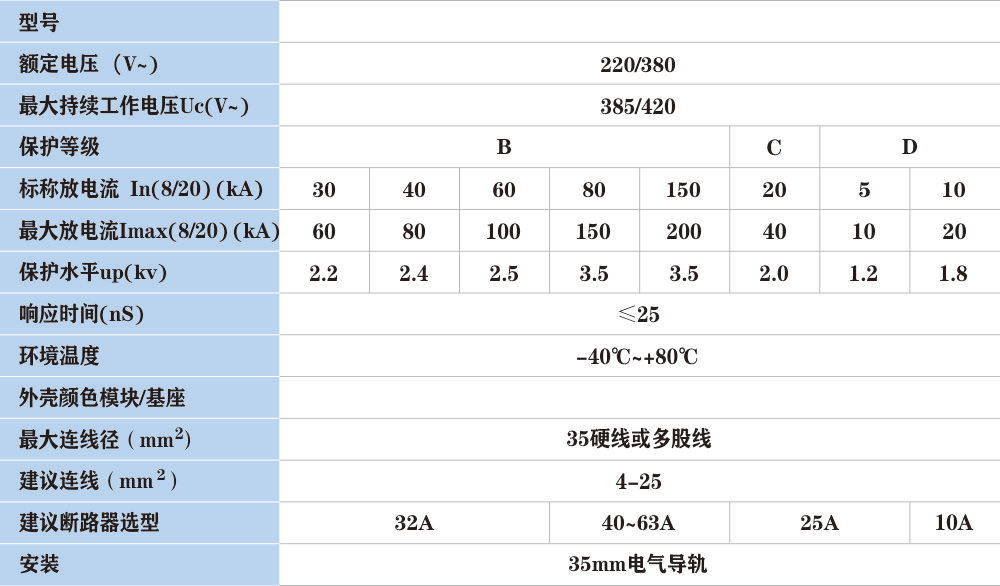

主要技術參數

主要結構及工作原理

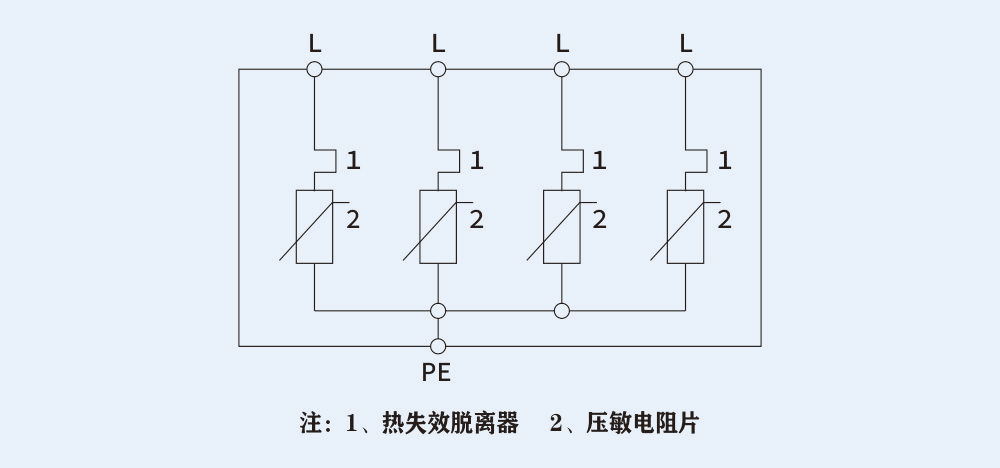

在三相四線制系統中，三條相線和一條零線對接地之間均接有保護器。在正常情況下保護器處于高電阻狀态，當電網因雷擊或者其它原因出理電湧過電壓時，保護器将立即在納秒級時間內迅速導通，将電湧過電壓引入大地，從而保護了電網上的用電設備。當該電湧電壓通過保護器，且消失後保護器重新變到高電阻狀态，從而不影響電網的正常運行。電湧保護器電氣原理圖見下圖。

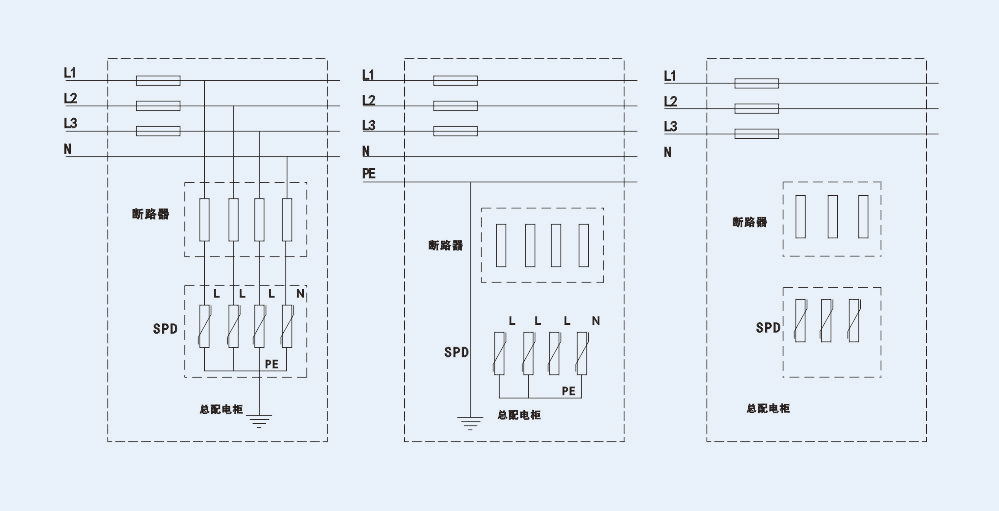

接線圖
