适⽤範圍标準

DR-APF有源電力濾波裝置，是采⽤現代電力電⼦技術和惠于⾼速DSP器件的數字信号處理技術制成的新型電⼒諧波治理專⽤設備。它由指令電流運算電路和補償電流發⽣電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并将模拟電流信号轉換為數字信号，送⼊⾼速數字信号處理器(DSP)，對信号進⾏處理，将諧波與基波分離，并以脈寬調制(PWM)信号形式向補償電流發⽣電路送出驅動脈沖，驅動IGBT或IPM功率模塊，⽣成與電⽹諧波電流幅值相等、極性相反的補償電流注⼊電⽹，對諧波電流進⾏補償或抵消，主動消除電⼒諧波

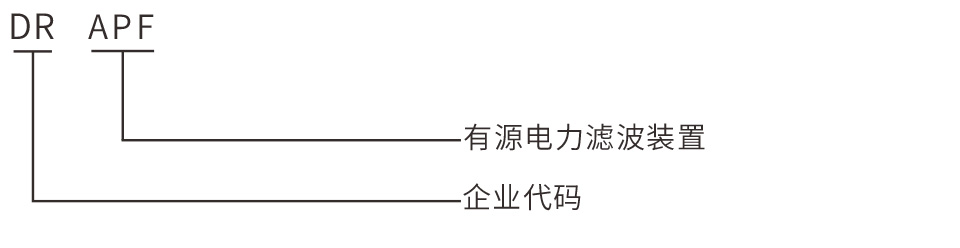

型号及含義

正常使用條件

額定電壓         380V±15%

額定頻率         50Hz±2%

⾃⾝損耗         ≤2.5%

效率                ≥97.5%

總諧波補償率    ≥95%

平均開關頻率     20kHz

功能設置           隻補償諧波/隻補償⽆功/既補償諧波⼜補償⽆功

諧波補償次數    2-51次（可對2-31次諧波進⾏全補償或指定特定次諧波進⾏補償）

模塊容量           30A、50A、75A、100A，同型号可直接并機

響應時間           全響應時間≤5ms，瞬時響應時間≤100μs

⼯作模式            ⾃動或⼿動

過載保護            ⾃動限制到額定電流輸出

冷卻⽅式            強制⻛冷

防護等級            IP20

通訊接⼝            RS485/以太⽹

補償⽅式           線性補償

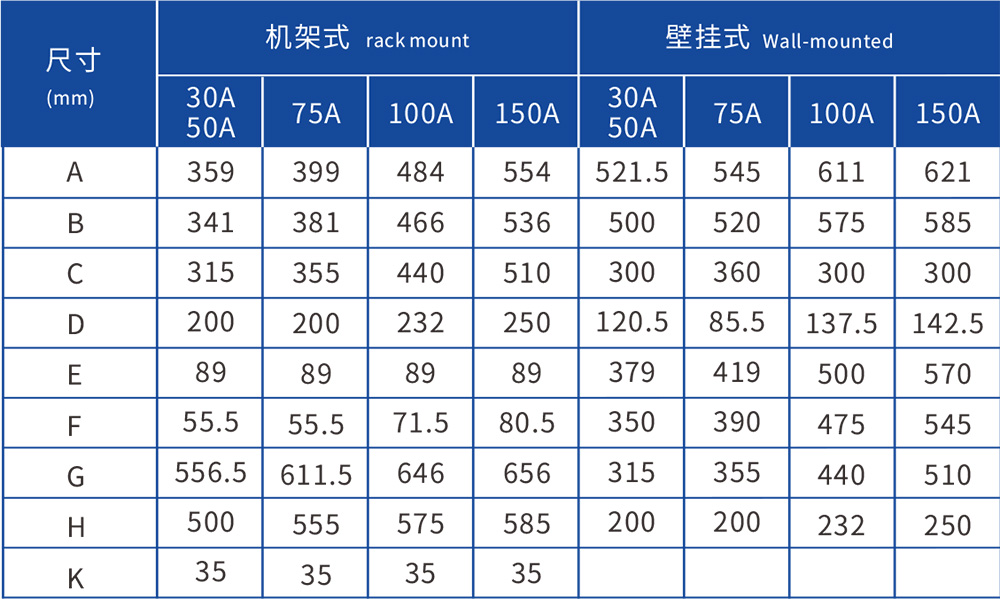

選型及圖樣

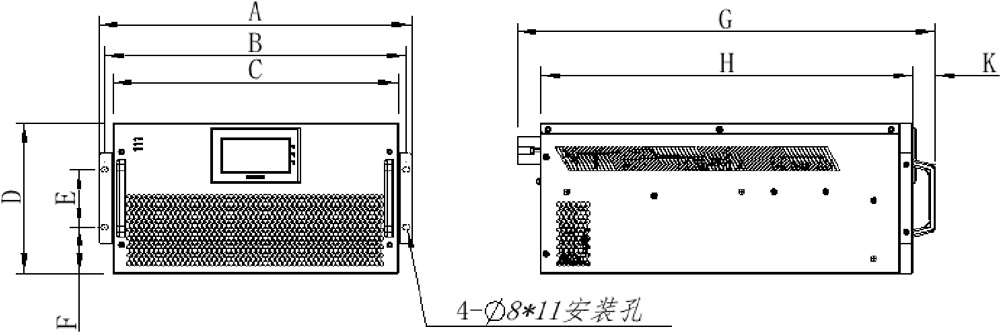

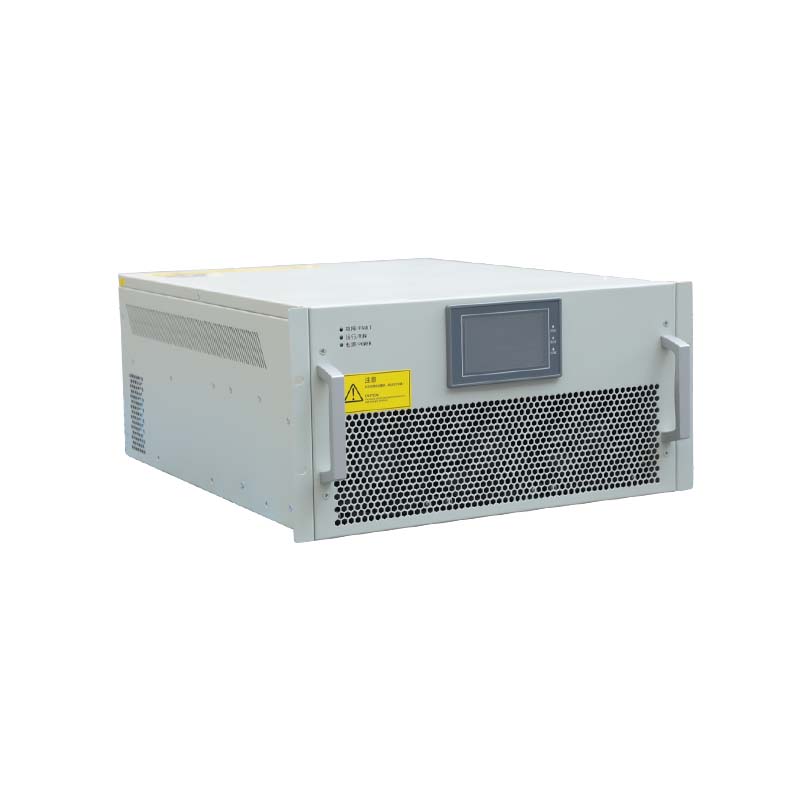

圖2-1機架式APF外形圖

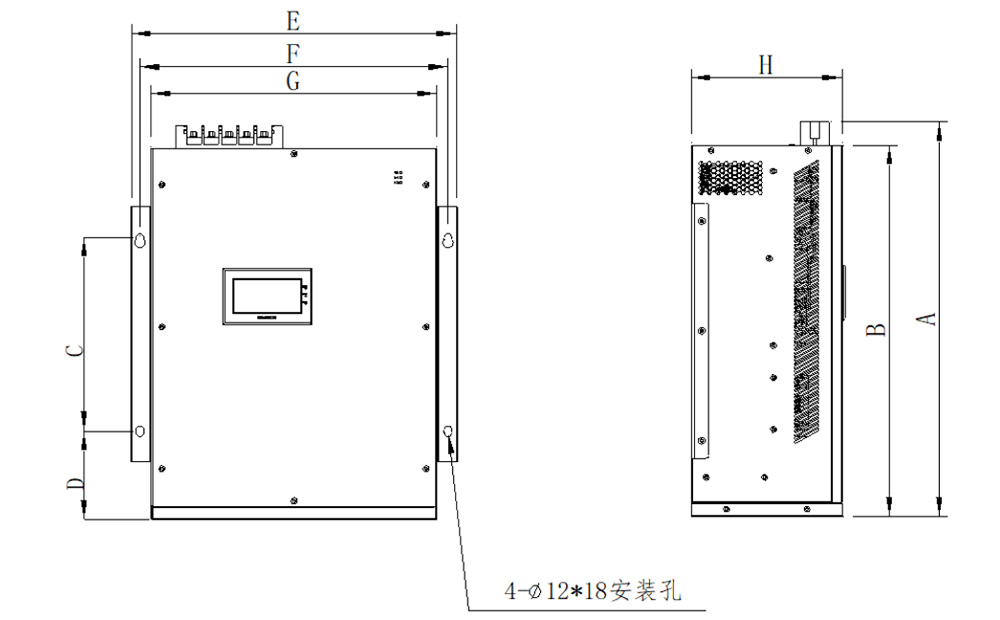

圖2-2壁挂式APF外形圖

注意事項

APF設備運⾏時帶有強電，安全起⻅，設備運⾏時維護⼈員不可觸碰設備的任何帶電端⼦，并确保設備的接地端⼦可靠接地。

由于APF設備⺟線有⼤量電容，檢修保養⼯作必須在斷電15分鍾以後進⾏。

訂貨須知

⽤戶機櫃使⽤的監控HMI屬于選配件，我司可根據客戶需求進⾏定制，詳情聯系我司⼯程師
