适⽤範圍标準

靜止無功發⽣器是FACTS設備的主要成員，它以雙數字信号處理器(DSP)為核⼼，通過電抗器将⾃換相橋式電路并聯在電⽹上，采⽤實時數據采集技術和動态跟蹤技術，不斷監測電⽹和系統的電壓、電流，在快速連續的補償調整系統⽆功功率的同時，還可以顯著地改善負荷與公共電⽹連接點處的電能質量，提⾼功率因數、克服三相不平衡、消除電壓閃變和電壓波動、抑制諧波污染

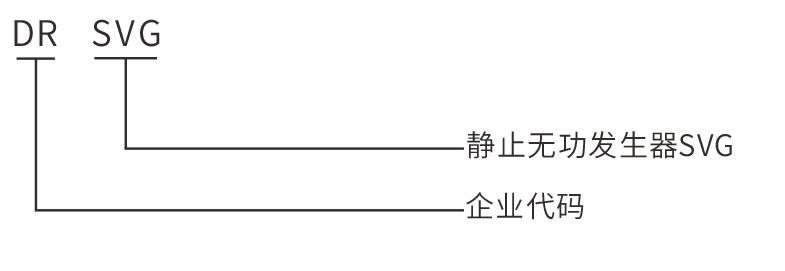

型号及含義

主要功能

01.工作電壓          AC 400V+20%

02.工作頻率          50HZ主5H日Z

03.裝置容量          30kvar50kvar. 75kva.100kvar

04響應時間           5ms

05.單機效率          97%

06.主電路結構        三相四線

07.電路拓撲           三電平結構

08.顯示界面           外接液晶屏

09.顯示狀态            數據方式顯示

10操作                   手動啓動、自動啓動

11通信                   RS485, Modbus通信協議

12環境溫度            -25~55°C

13.存儲溫度           30~70C

14.相對濕度           最大95%,無凝露

15.海拔高度           海拔1500米

16.散熱需求           以下要求通風良好,可通過櫃門開通風口,或者櫃內加裝風扇。

17.工作模式           無功補償、諧波補償,孕相負荷不平衡補償,電容器投切控制裝置可向時進行上述四種補償。

18.諧波濾除           同時濾除2~13次諸波，也可選擇2-13次諧波中特定次數補償

19.電流限制           補償電流自動限制在額定申流範圍內。

20.補償效果           無功功率因數>0.99;諧波電流總畸變率THDK5%;己相不平衡度≤3%，上還參數均在補償電流述到50%額定容量及以上時達到。

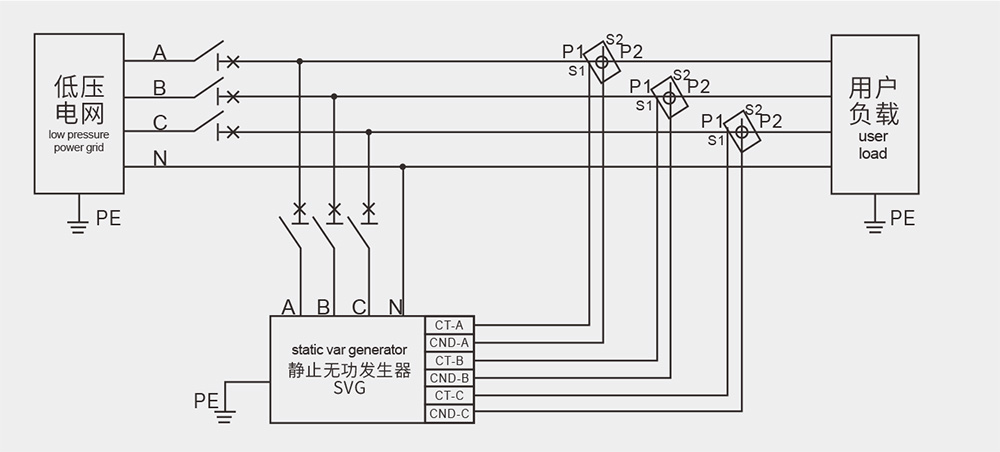

選型及圖樣

1、可⽤于三相系統，有380V，660V，1140V，3000V，10kV五檔電壓等級。

2、标準規格為25A，50A，100A，150A，300A，450A，600A，900A，1500A，2500A(标準型号外特殊電壓、電流規格請與信元瑞技術⼈員聯系)。⽆功補償櫃可

以多台并櫃使⽤，但是建議最多可并列使⽤台數不超過10台。

3、可⽤于三相三線系統和三相四線系統，有380V，660V，1140V，3000V，10kV五檔電壓等級。

4、主機，落地式機櫃:

(1)電流互感器，3隻，型号需根據現場實際确定

(2)電能質量分析軟件，⽤于需要遠程監測的場合

(3)監控系統中⼼接⼊機，⽤于需要遠程監測的場合

(4)系統監測主機，⽤于需要遠程監測的場合

注意事項

SVG設備運⾏時帶有強電，安全起⻅，設備運⾏時維護⼈員不可觸碰設備的任何帶電端⼦，并确保設備的接地端⼦可靠接地。

由于SVG設備⺟線有⼤量電容，檢修保養⼯作必須在斷電15分鍾以後進⾏。
