适⽤範圍标準

電容器在補償容性⽆功功率的時候，往往會受到諧波電流，合閘湧流及操作過電壓的影響，造成電容器損壞和功率因數降低，為此需要在電容器前端加裝串聯電抗器，⽤以抵制和吸收諧波，保護電容器，避免諧波電壓電流及沖擊電壓電流的影響，改善電能質量提⾼系統功率因數，延⻓電容器壽命，保證電⽹安全運⾏

使用環境條件

1、海拔高度不超過2000m。

2、運行環境溫度-25℃-+45℃，相對溫度不超過90%。

3、周圍無有害氣體，無易燃易爆物品。

4、周圍環境應有良好的通風，如裝在櫃內，應加裝通風設備。

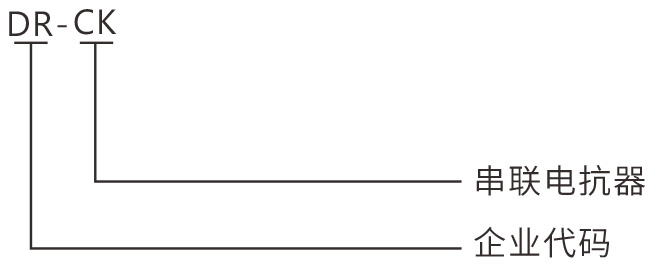

型号及含義

産品特點

1、該産品分為三相、單相兩種，為鐵芯幹式：

2、鐵芯采用優質冷軋矽鋼片，經高速沖床沖剪，具有毛刺小、規則均勻、疊片整齊優美，确電抗器運行低溫升低噪聲的性能。

3、線圈采用優質絕緣導線，經專用機器繞制，具有平整度好，外形美觀的優點。

4、電抗器裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經過預烘真空浸漆熱烘固化這**程，便電抗器線圈及鐵芯牢固成為一體，大大減少了運行時溫升及噪聲，有效提高了電抗器品質因數及減少諧波的效果。

5、電抗器外形尺寸參考标準櫃體尺寸設計，體積小、接線方便，大大節約用戶櫃體的成本投資。

性能技術參數

1、可用于電容器電壓為：04kV，0.45kV，04akV，0525kV，068kV，069kV，6kV，

 10kV，10.5kV，11kV，12kV，13.8kV，35kV場合；

2、電抗率：1%，4.5%，5%，5.67%，6%，7%，12%，13.8%. 14%；

3、絕緣等級：B級、F級、H級，噪聲≤30dB，過載能力≤1.35倍以內連續工作；

4、加裝串聯電抗器後引起系統電壓升高，計算公式為(電容器組工作電壓：Ug 系統額定工作

 電壓：Un電抗器調諧次數：n)；

5、電抗器容、電容容量、電抗率、電感量之間換算公式為(電容容量：Qc 電抗器容量：Qw

 電抗器端電壓：電抗器電流：I 電容器相電壓：Uc 相電感感抗：XL 電容容抗：Xc)

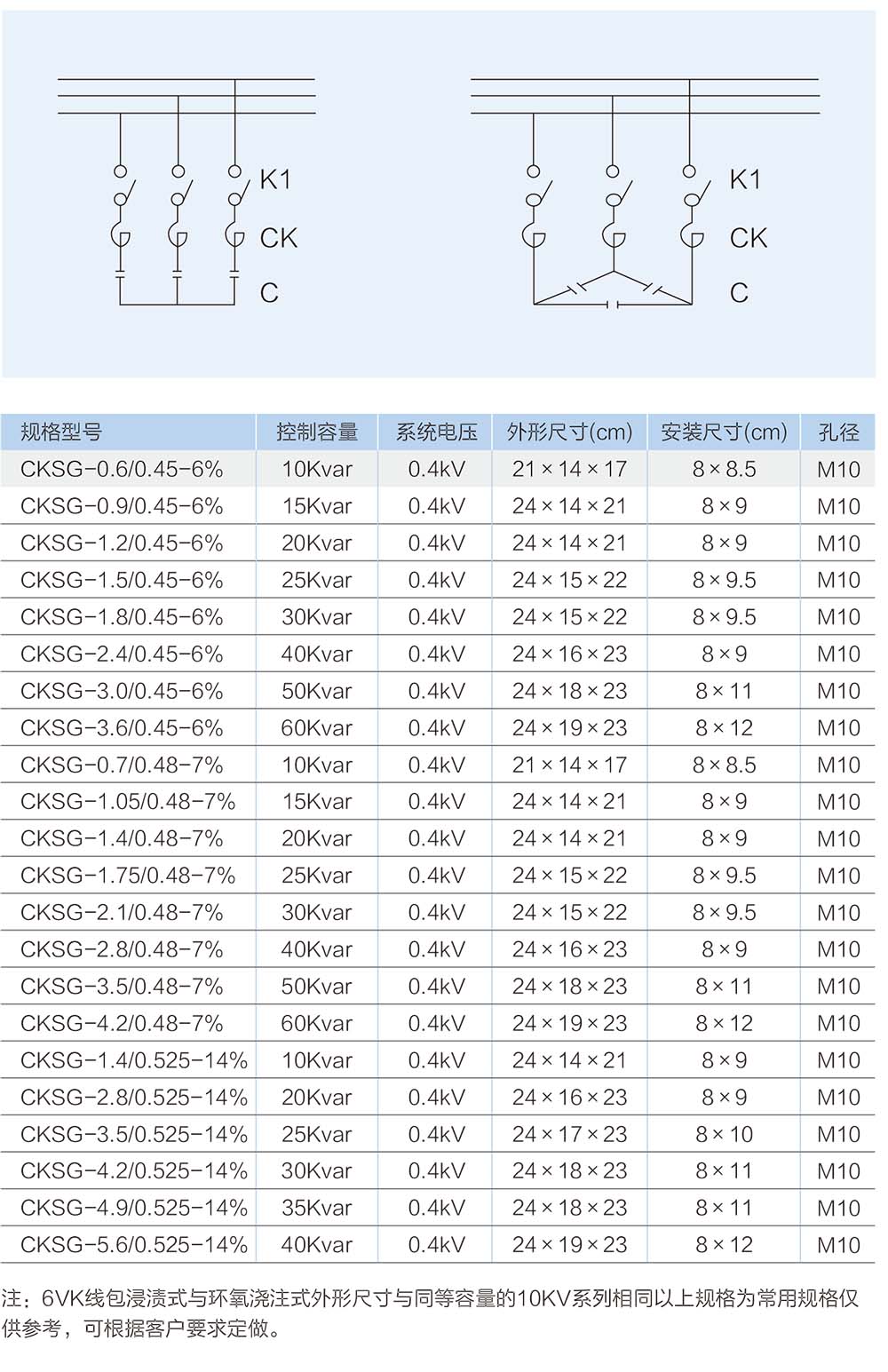

接線方式
