-KCS系列⽆觸點開關是⼀種能夠對電⼒并聯電容器進⾏快速投切的電⼦型功率器件模塊，其電⽓結構主要由⼤功率反并聯晶閘管模塊、隔離電路、觸發電路、同步電路保護電路及驅動電路組成，并配有控制開關導通或截⽌的接線端⼦，控制邏輯電壓0V(截⽌)、12V(導通)。本開關具有安裝簡單、維護⽅便、響應速度快、投切⽆湧流、⼯作⽆噪聲運⾏穩定可靠、缺相保護等特點。是⽆功功率動态補償裝置⽤投切電容器組的理想器件。型号及

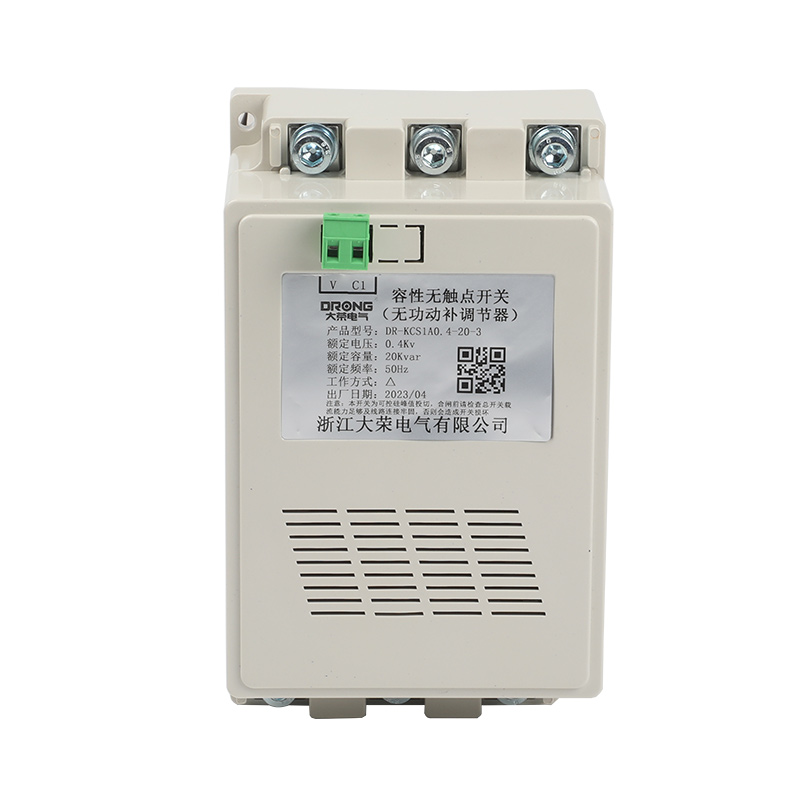

DR-KCS系列⽆觸點開關是⼀種能夠對電⼒并聯電容器進⾏快速投切的電⼦型功率器件模塊，其電⽓結構主要由⼤功率反并聯晶閘管模塊、隔離電路、觸發電路、同步電路保護電路及驅動電路組成，并配有控制開關導通或截⽌的接線端⼦，控制邏輯電壓0V(截⽌)、12V(導通)。本開關具有安裝簡單、維護⽅便、響應速度快、投切⽆湧流、⼯作⽆噪聲運⾏穩定可靠、缺相保護等特點。是⽆功功率動态補償裝置⽤投切電容器組的理想器件。
控制電路
控制輸⼊：DC8-16V
負載電路
供電電壓：Un 400V 50Hz/60Hz
負載容量：三相 60Kvar 單相 15Kvar
功耗 ： 近似 2W/A
适⽤範圍
額定電壓：Un±10%
諧波電壓：THDmax.5%
⼀次響應速度:<20mS
連續響應速度:<40mS
電⽓安全
保護等級:Ⅰ
距離: EN61010:2001
污染等級:Ⅱ CAT Ⅲ
防護等級 :Ip10
環境條件
運⾏溫度:-20℃---+70℃
安裝
安裝位置垂直或⽔平
散熱距離距離通⻛⼝最少50mm，距離散熱裝置最少150mm

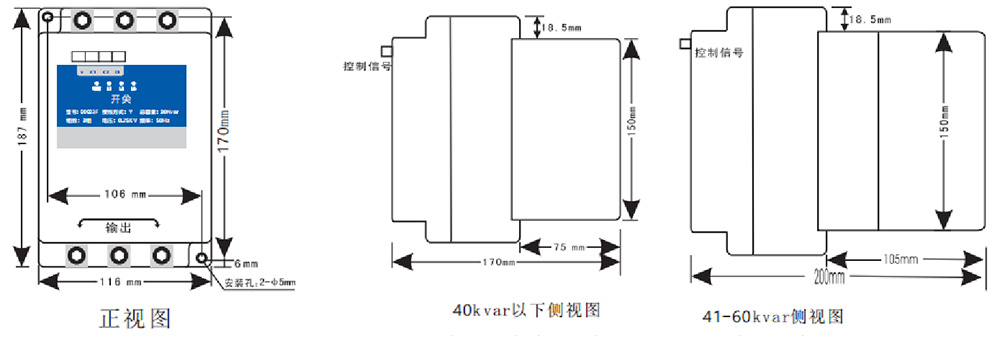

尺⼨/Size：A:116mm*187mm*170mm(H*W*D)B:116mm*187mm*170mm(H*W)
重量： 共補50以下近似2500g，分補15*3以下近似3000g，60KVAR近似3500g。
由于設計為⻛散散熱，必須保證空⽓進⼊⼝的暢通，不能覆蓋散熱器出⼝。必須注意附近元件的距離。對于額定負荷，新鮮空⽓與排出空⽓溫度差會
增加40C.像中纜管道這樣的溫度敏感部件必須⽤套管保護起來。
必須在串聯斷路器設備的條件下⼯作。
不能作為獨⽴器件⼯作，必須在某個補償單元⾥使⽤。
必須滿⾜使⽤條件的場合應⽤。
