DR-ZMK是集數據采集、通訊、⽆功補償、電⽹參數分析等功能于⼀體的新型配電測控設備，适⽤于交流0.4KV、50Hz低壓配電系統的監測及⽆功補償控制。DR-ZMK以⾼速數字信号處理器為核⼼，采⽤交流取樣，⼈機界⾯為漢字顯⽰，操作簡單，并具有配電監測、⽆功補償、諧波分析、事件記錄、溫度傳感器接⼝（标配）、風機控制、報警輸出等功能，自适應頻率算法，輸⼊信号在45Hz〜55Hz之間變化。設備提供RS48
DR-ZMK是集數據采集、通訊、⽆功補償、電⽹參數分析等功能于⼀體的新型配電測控設備，适⽤于交流0.4KV、50Hz低壓配電系統的監測及⽆功補償控制。
DR-ZMK以⾼速數字信号處理器為核⼼，采⽤交流取樣，⼈機界⾯為漢字顯⽰，操作簡單，并具有配電監測、⽆功補償、諧波分析、事件記錄、溫度傳感器接⼝（标配）、風機控制、報警輸出等功能，自适應頻率算法，輸⼊信号在45Hz〜55Hz之間變化。設備提供RS485（标配）通信端⼝，通訊⽅式⽀持GPRS、⽆線通訊、雙絞線、同軸電纜、數傳電台等還
可以利⽤光MODEM與光纖配合進⾏通訊。結合通訊部分還可與SCADA主站通訊，完成對配電線路的各種監控功能。安裝符合DIN标準，嵌⼊式安裝⽅式，前⾯闆為ABS阻燃材料。

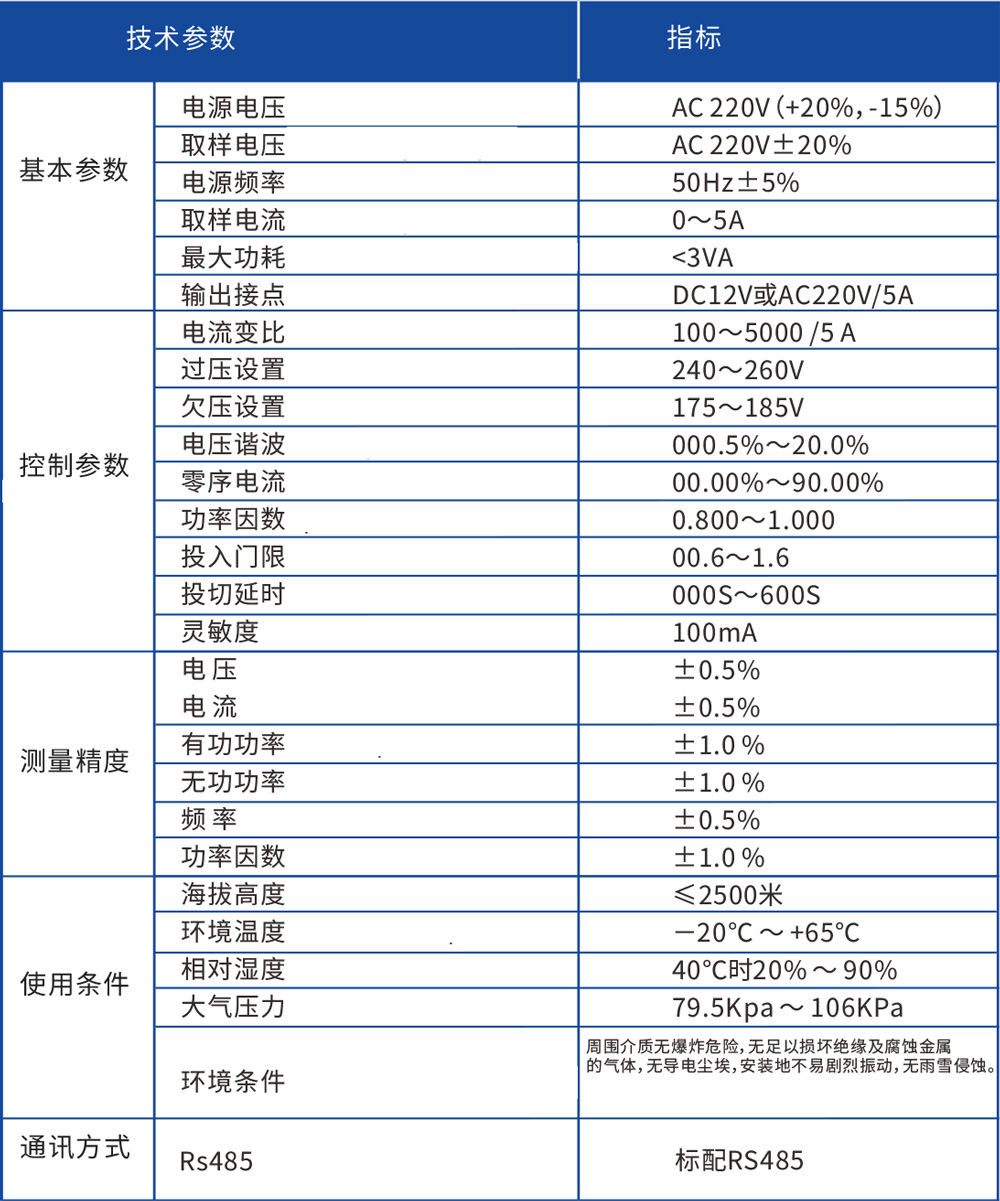

1、額定工作電壓： 交流50Hz，220V±20%；
2、功率消耗：小于3VA
3、電流取樣： 交流0～5A；
4、外形尺寸（寬×高×深）：120×120×100mm；
5、安裝開孔尺寸（寬×高）：113×113mm。
開孔尺寸：113*113mm
嵌入深度：76mm 注：智能型 配電綜合測控儀前面闆為ABS阻燃材料。
1.測控終端送電之前應仔細檢查，裝置已可靠接地。
2.隻有熟悉測控終端操作⼿冊的專業技術⼈員才允許安裝，運⾏或檢修測控終端。
3.測控終端的安裝必須遵照所有有關的安全規程，必須通過正确的接線和電線尺⼨來保證操作的安全性和可靠性
4.電源輸⼊，CT⼆次測，均會産⽣危害⼈⾝安全的⾼電壓，在操作時應⼩⼼，嚴格地遵守⽤電安全操作規程。
5.在檢修和安裝，調換終端時，必須确保斷開電源和短接CT⼆次側回路。
6.在帶電采集，設置數據時，不論何種情況下都不得接觸帶電部分。
7.如有問題請給我們⼚家聯系!
