适⽤範圍标準

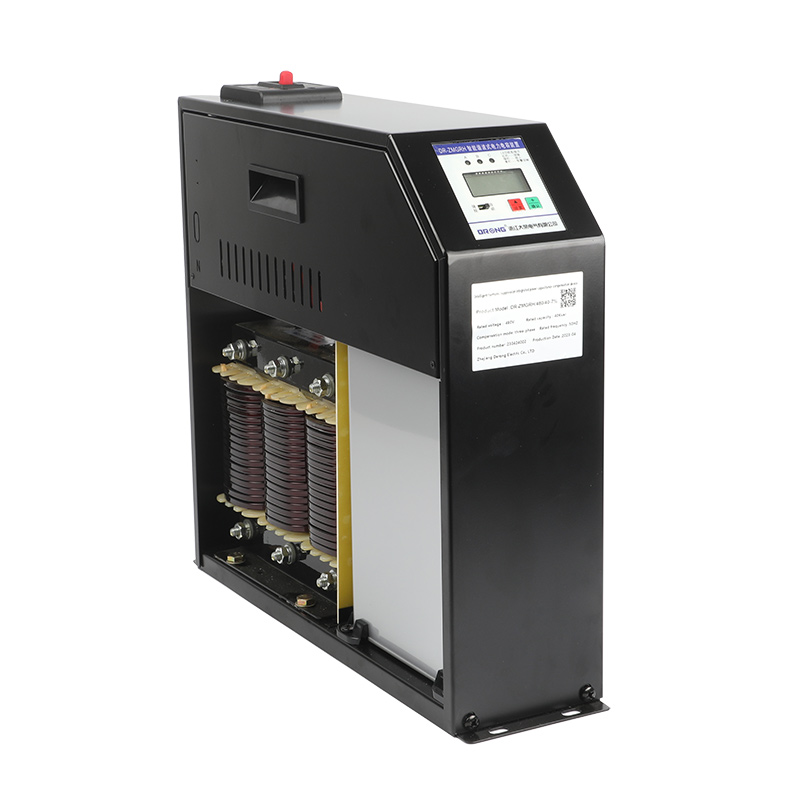

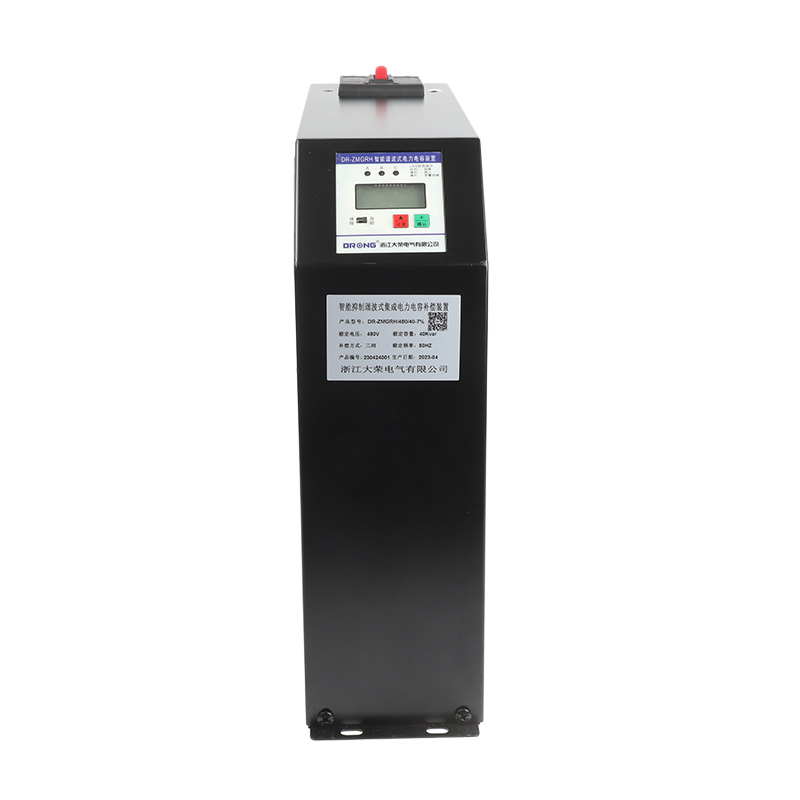

智能抑制諧波式電容器是由智能測控單元、智能型過零投切繼電器、智能保護單元、低壓自愈式電力電容器、⼲式串聯電抗器組成⼀個獨⽴完整的智能補償單元。替代由智能⽆功控制器、熔絲（或微斷）、晶閘管複合開關（或接觸器）、熱繼電器、指⽰燈、低壓電⼒電容器、幹式串聯電抗器多種分散器件組裝⽽成的⾃動⽆功補償裝置。産品集電⼦技術、傳感技術、⽹絡技術及電器制造等先進技術，将傳統無功補償産品集成化、⽹絡化、智能化。改變了現有低壓⽆功⾃動補償設備的結構模式，大大提⾼了設備的可靠性及使⽤壽命，具有結構簡潔、⽣産簡易、成本降低、性能提⾼、維護簡便的全⾯優點。産品主要應⽤于諧波⼗分嚴重場合的⽆功補償，能夠可靠運⾏，不會産⽣諧振，對諧波無放打作⽤，并在⼀定程度上有吸收消除諧波的功能。其中串接7%電抗器的産品使⽤于主要諧波為5次的電⽓環境，串接14%電抗器的産品使用于主要諧波為3次的電⽓環境。

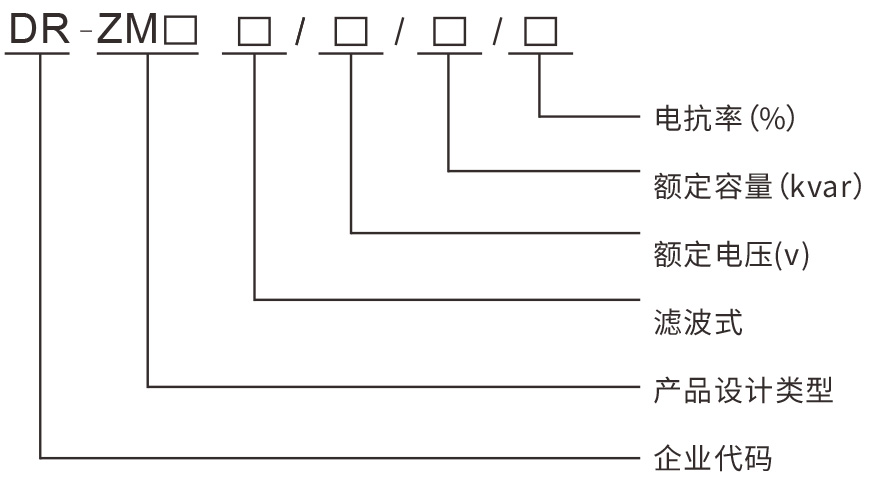

型号及含義

主要技術參數

01.環境條件

環境溫度:-25~55C;相對溫度:40°C,20~90%;海拔⾼度:<2000m(特殊情況訂貨時說明)。

02.電源條件

額定電壓:400V;電壓偏差:⼠20%:電壓波形:正弦波,總畸變率不⼤于7%;額定頻率:50HZ⼠5%;功率消耗:<2W。

03.測量誤差

電壓:<0.5%(在80-120%額定電壓範圍內):電流:<1%(在5%~20%額定電流範圍內);

功率因數:⼠1.5%;溫度:⼟1C。

04.⽆功補償參數

電容器投切時隔：>30s120S可投（1s~10s定制）；⽆功容量：共補<40kvar，分補<30kvar；聯機路數：≤64路。

05.可靠性參數

控制準确率：100%；投切允許次數：120萬次；電容器容量運⾏時間衰減率：<1%/年；電容器容量投切衰減率：≤0.1%/萬次；

年故障率：≤1%；

06.電⽓安全

電⽓間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路
防護均符合中華⼈⺠共和國電⼒⾏業DL/T842-2003《低壓并聯電容

器裝置使⽤技術條件》中對應條款要求。

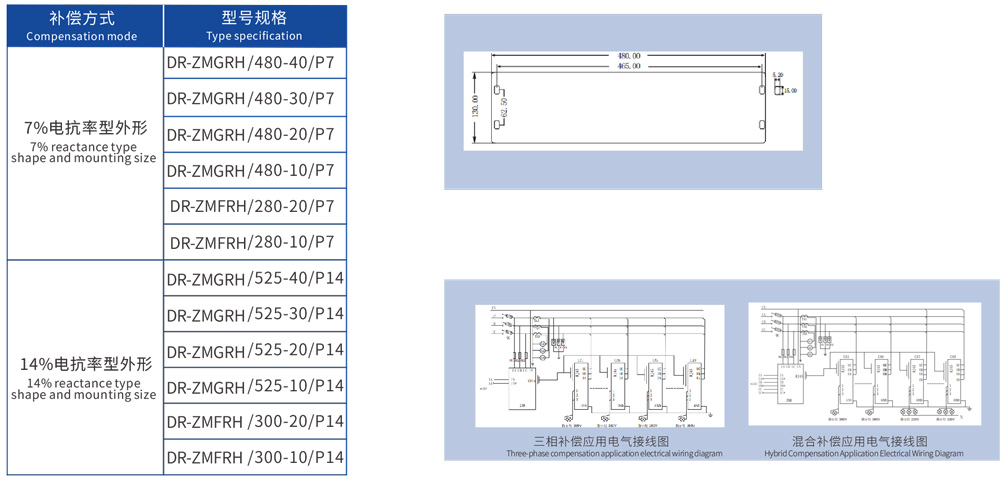

選型及圖樣

注意事項

本裝置安裝環境應通⻛良好，可通過櫃⻔開通⻛⼝及櫃內加裝⻛扇建⽴散熱通道

安裝前應充分了解現場，不适合的電抗率及容量可能達不到設計要求或者其它⻛險

本型号設備不可做為濾波使⽤，靜态濾波産品請咨詢本公司技術⼈員

訂貨須知

⽤⼾須提供産品額定電壓、額定容量、補償⽅式等參數及盡量提供使⽤場所的⼀些特征，如超出使⽤條件和主要技術參數的産品可經雙⽅協議訂貨。

例1：DR-ZMGRH/480-40/P7  10台，表⽰訂貨抑諧型智能電容器共補系列，額定電壓為480V，額定容量為40kvar，電抗率為7%。數量為10台。

例2：DR-ZMFRH/280-30/P7   10台表⽰訂貨抑諧型智能電容器分補系列，額定電壓為280V，額定容量為30kvar，電抗率為7%，數量為10台。
