DR系列智能集成電力電容補償裝置是由智能測控單元、零投切複合開關、智能保護單元、兩台(△型)或一台(Y型)低壓自愈式電力電容器組成一個獨立完整的智能補償單元。替代由智能無功控制器、熔絲(或微斷)、晶閘管複合開關(或接觸器)﹑熱繼電器、指示燈、低壓電力電容器多種分散器件組裝而成的自動無功補償裝置。産品既可單台使用,也可多台組網構成補償系統使用;既可三相補償,也可三相和分相混合補償。智能電容器集電子技
DR系列智能集成電力電容補償裝置是由智能測控單元、零投切複合開關、智能保護單元、兩台(△型)或一台(Y型)低壓自愈式電力電容器組成一個獨立完整的智能補償單元。替代由智能無功控制器、熔絲(或微斷)、晶閘管複合開關(或接觸器)﹑熱繼電器、指示燈、低壓電力電容器多種分散器件組裝而成的自動無功補償裝置。
産品既可單台使用,也可多台組網構成補償系統使用;既可三相補償,也可三相和分相混合補償。智能電容器集電子技術、傳感技術、網絡技術及電器制造等先進技術,将傳統無功補償産品集成化、網絡化、智能化。改變了現有低壓無功自動補償設備的結構模式,大大提高了設備的可靠性及使用壽命,具有結構簡潔、生産簡易、成本降低、性能提高、維護簡便的全面優點。
執行标準:GB/T 15576-2020
1、環境條件
環境溫度：-30℃~+70℃
相對溫度：40℃，20~90%
海拔高度：≤2000m
2、電源條件
工作電壓：電源額定電壓 ±20%
功率消耗：＜0.5W(切除電容器時)
＜5W(投運二台電容器時)
3、電氣安全
電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合中華人民
共和國電力行業标準GB/T15576-2008《電力電容器低壓功率因數補償裝置》中對應條款要求。
01.環境條件
環境溫度：普通型-25~40℃；相對濕度：30%~90%RH；海拔⾼度：≤2000m。
02.電源條件
額定電壓：400V；電壓偏差：±20%；電壓波形：正弦波，總畸變率不⼤于5%；⼯頻頻率：50Hz±5%；功率消耗：<0.2W/1kvar。
03.測量誤差
電壓：<±0.2%；電流：<±0.2%；功率因數：±1%；溫度：±1℃。
04.⽆功補償參數
電容器投切時隔：>10s；⽆功容量：單台<三相（30+30）kvar，分相30kvar；聯機<30台。
05.可靠性參數
控制準确率：100%；投切允許次數：120萬次；電容器容量運⾏時間衰減率：s2%/年。
06.響應時間：﹥100ms額定限制短路電流（ICC):15KA
*本裝置⽤于補償⽆功功率時，請确保在同⼀配電⽹絡中沒有連接任何調諧的補償系統，否則裝置可能會和這些補償系統發⽣沖突。
*現場電壓諧波畸變率≥5%以上，電流諧波畸變率≥10%以上如強⾏投運未加裝電抗的本裝置有可能會放⼤電壓、電流諧波造成設備損壞或其它不
确定情況，并會有可能造成容量損耗速度加快、溫度過熱等其它故障。
⽤戶須提供産品額定電壓、額定容量、補償⽅式等參數及盡量提供使⽤場所的⼀些特征，如超出使⽤條件和主要技術參數的産品可經雙⽅協議訂貨。

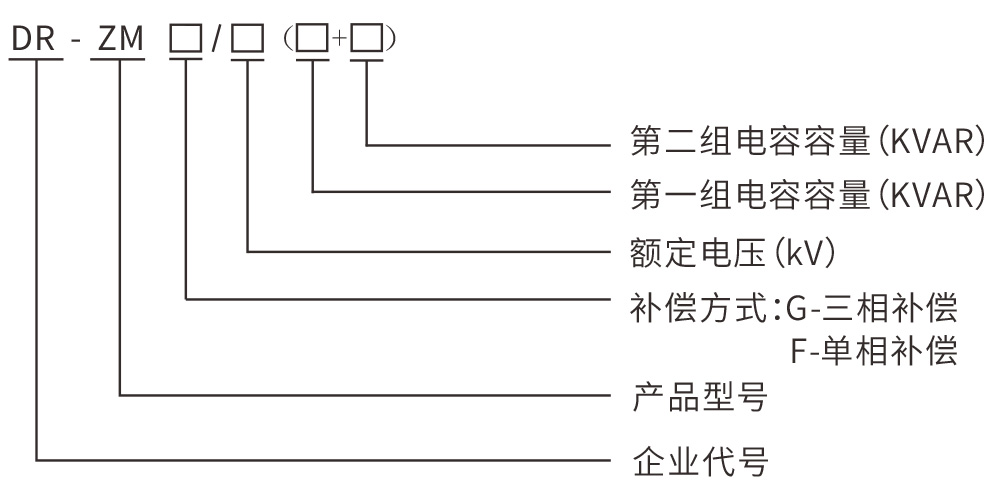

例1：DR-ZMG/450-20（10+10） 10台，表⽰訂貨智能電容器共補系列，額定電壓為450V，額定容量為20kvar，第⼀台電容器容量為10kvar，第2台電容
器容量為10kvar，數量為10台。
例2：DR-ZMF/250-30 10台表⽰訂貨智能電容器分補系列，額定電壓為250V，額定容量為30kvar，數量為10台
