适⽤範圍标準

JKWN型配電監測無功補償控制器是我公司研制開發的新技術産品，其采用了一系列國內領先的微電子技術和最新的電子元器件、采用現代通信技術、支持并采用GPRS公用無線通信網絡技術（支持多種遠程通訊，如CDMA、光纖以太網等），集配電監測與無功補償控制于一體，不但可以與補償電容的複合開關等設備連接，控制投切開關通斷；補償電網中的無功損耗，提高功率因數，降低線損，從而提高電網的負能力和供電質量；還可實時監測電網的三相電壓、電流、功率因數、諧波等運行數據，可完成對整個低壓配電線路的實時監測、自動抄表、數據分析等綜合管理，為低壓配電線路的科學管理提供**手可靠數據.

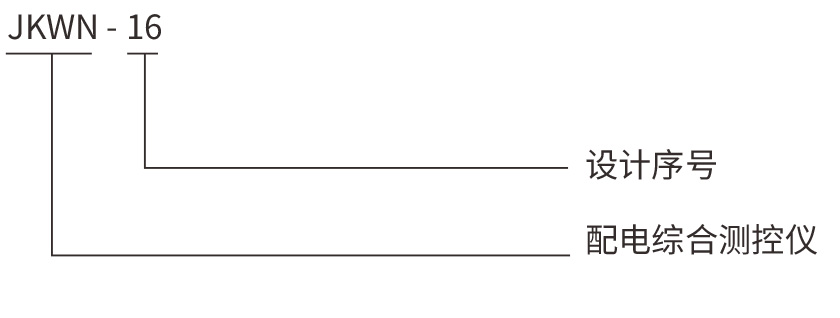

型号及含義

主要技術參數

01.額定電壓

額定電壓：3×220/380V，允許偏差-30%〜+30%。在斷⼀相或兩相電壓的條件下，控制器可正常運⾏。

在200%額定電壓下維持10
分鍾，終端不出現損壞，電壓恢複正常後終端應正常⼯作，保存數據⽆改變

02.環境溫度

-10℃〜+65℃；

03.⼤⽓壓⼒

79.5kPa〜106.0kPa（海拔4000m以下）

04.相對濕度/

5%-100%;

05.⼯作場所

⽆明顯導電性灰塵及⽆易燃、易爆介質的場所

06.運輸、貯存條件

環境溫度:-40-70C，相對濕度:95%

選型及圖樣

注意事項

1.測控終端送電之前應仔細檢查，裝置已可靠接地。

2.隻有熟悉測控終端操作⼿冊的專業技術⼈員才允許安裝，運⾏或檢修測控終端。

3.測控終端的安裝必須遵照所有有關的安全規程，必須通過正确的接線和電線尺⼨來保證操作的安全性和可靠性

4.電源輸⼊，CT
⼆次測，均會産⽣危害⼈⾝安全的⾼電壓，在操作時應⼩⼼，嚴格地遵守⽤電安全操作規程。

5.在檢修和安裝，調換終端時，必須确保斷開電源和短接
CT⼆次側回路。

6.在帶電采集，設置數據時，不論何種情況下都不得接觸帶電部分。

7.如有問題請給我們⼚家聯系!
