适⽤範圍标準

JKWRF型低壓無功補償控制器是本公司最新研制開發成功的⾼新技術産品，采⽤了⼀系列國內領先的技術和最新的電⼦元器件，是⽬前國內無功補償控制器性價⽐較好的産品。不但可以配套無功補償裝置(補償⽅式有共補和分補兩種⽅式)，補償電網中的無功損耗，提⾼功率因數，降低線損，從⽽提⾼電⽹的負載能力和供電質量；還可實時監測電⽹的三相電壓、電流、⽆功功率、功率因數、諧波等運⾏數據，可完成對整個低壓配電線路的實時監測、數據分析。為低壓配電線路的科學管理提供可靠數據。

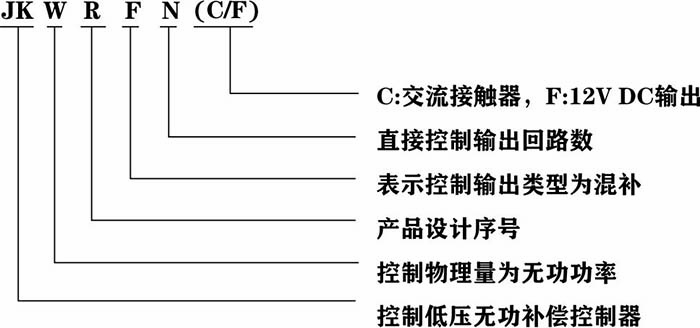

型号及其含義

主要技術參數

01.⼯作電壓

AC380V±20％50Hz±10%（可根據⽤⼾要求提供220V電壓）

02.取樣電壓

AC380V±20％50Hz±10%（可根據⽤⼾要求提供220V電壓）

03.取樣電流

AC0-5A

04.本機功耗

≤3-10VA

05.測量靈敏度

100mA

06.測量精度

電壓：0.5級電流：0.5級功率因數：0.5級有功功率：1.0級⽆功功率：1.0級

外形及安裝尺寸圖

外形尺寸：144mm×144mm×110mm

安裝開孔尺寸：138mm×138mm

安裝嵌入深度:90mm

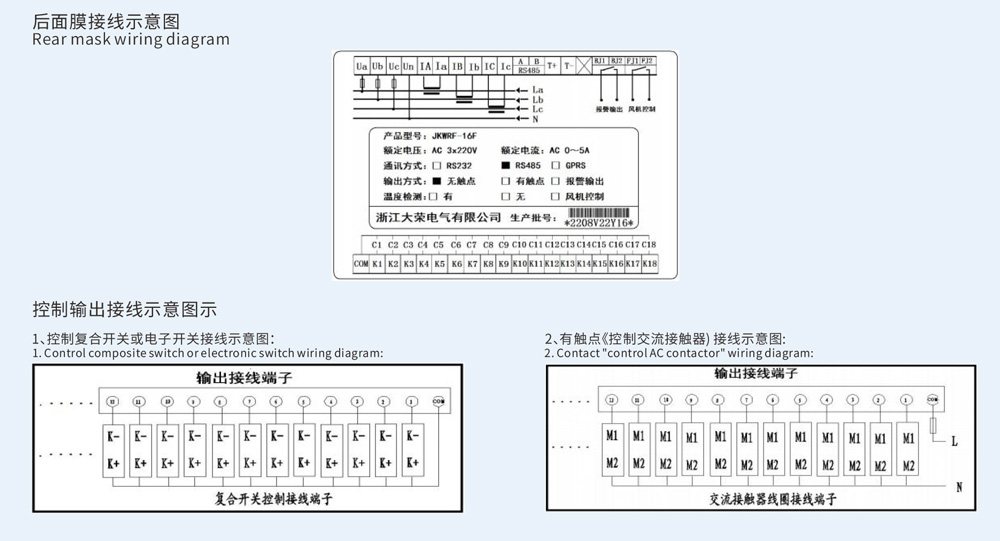

安裝與接線

先将控制器裝入裝置面闆開孔（118mm×118mm）內，再将安裝卡推進控制器左右兩側卡槽內，再緊固螺釘，将控制器固定在裝置面闆上。

輸入電壓為 A、B、C 相電壓（220V×3），輸入電流為 A、B、C 相電流。

注意事項

1.測控終端送電之前應仔細檢查，裝置已可靠接地。

2.隻有熟悉測控終端操作⼿冊的專業技術⼈員才允許安裝，運⾏或檢修測控終端。

3.測控終端的安裝必須遵照所有有關的安全規程，必須通過正确的接線和電線尺⼨來保證操作的安全性和可靠性

4.電源輸⼊，CT⼆次測，均會産⽣危害⼈⾝安全的⾼電壓，在操作時應⼩⼼，嚴格地遵守⽤電安全操作規程。

5.在檢修和安裝，調換終端時，必須确保斷開電源和短接CT⼆次側回路。

6.在帶電采集，設置數據時，不論何種情況下都不得接觸帶電部分。

7.如有問題請給我們⼚家聯系!
