适⽤範圍标準

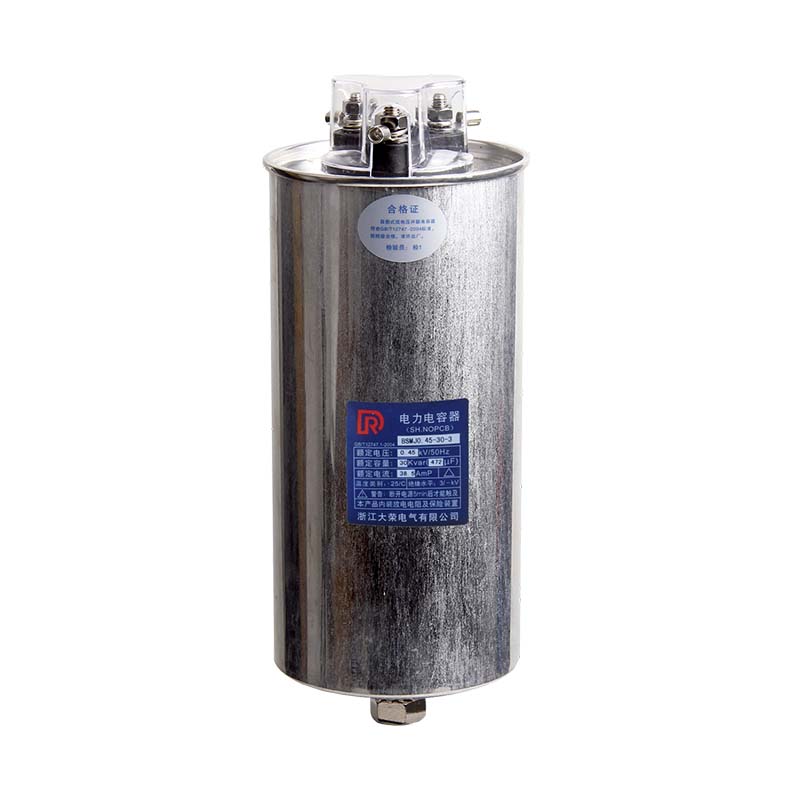

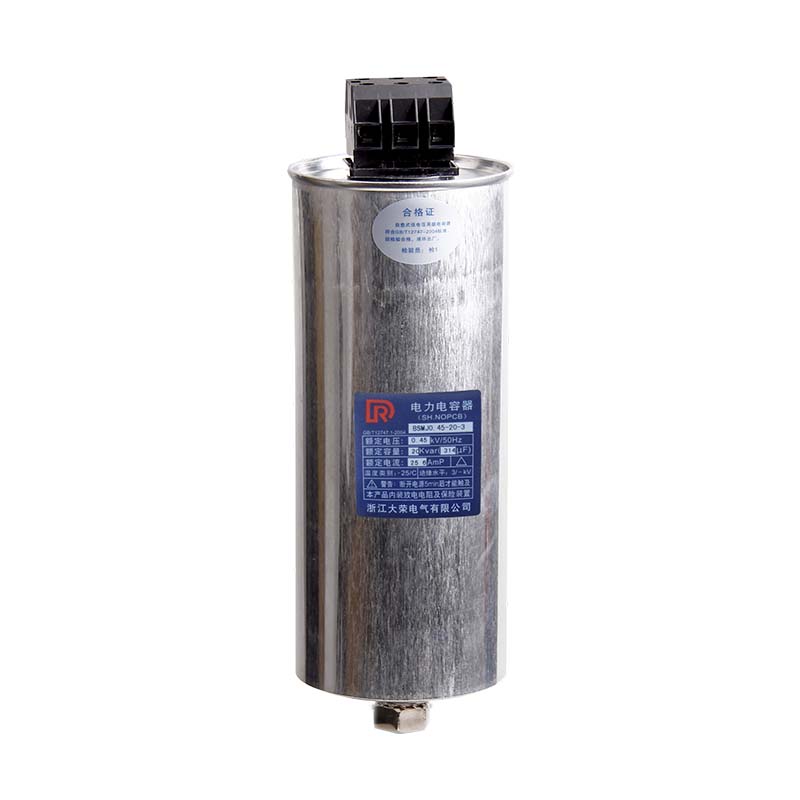

⾃愈式低電壓并聯電容器适⽤于标稱電壓1000V及以下⼯頻交流電⼒系統中，作提⾼功率因素，減少⽆功損耗，改善電壓質量之⽤

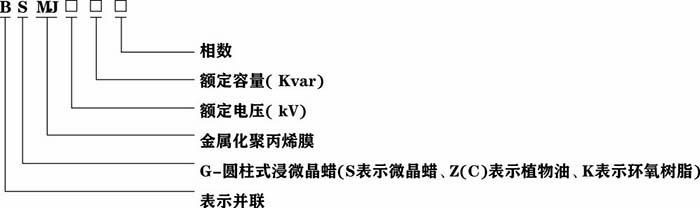

型号及含義

主要技術參數

1、損耗角正切值：工頻額定電壓下低于0.0012；

2、電容偏差：電容器實測值與額定值之差不超過0~+3%，三相電容器中的任何兩線路端子間測得的電容最大值與最小值之比不大于1.08；

3、耐受電壓：極間：工頻2.15Un、2S；極對殼：額定電壓600V及以下産品施加電壓3.6kV、5s；額定電壓600V及以上産品施加電壓7.2kV、5s；

4、最高允許過電壓：1.1Un，每24h中不超過8h；

5、最高允許過電流：1.3ln；

6、自放電特性：電容器帶有放電器件，能使電容器在斷開電源3min內，剩餘電壓從2Un降至50V或以下；

7、執行标準：GB/T12747.1

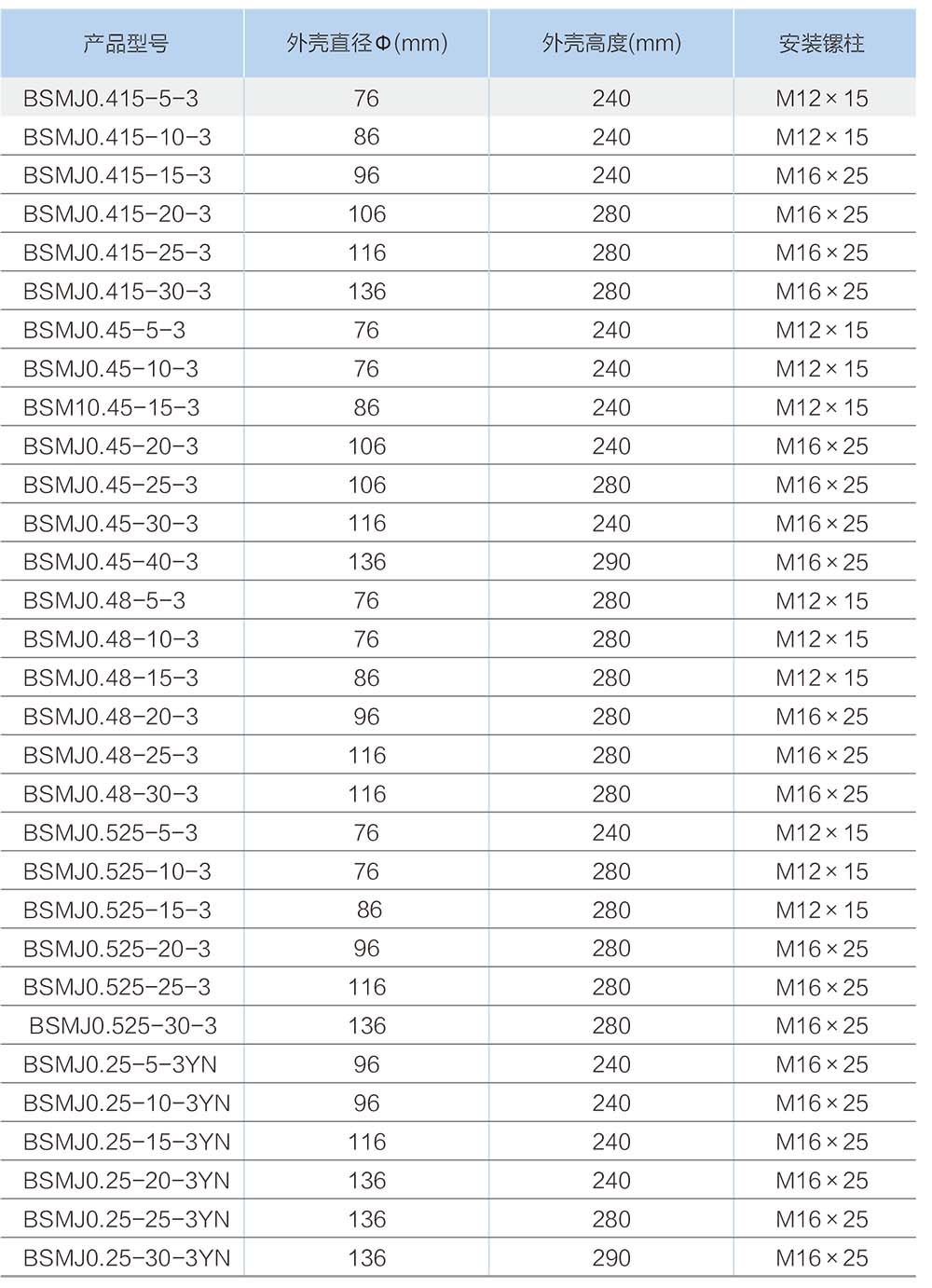

主要産品型号規格及數據表(見附表)

注：1、單相産品外型安裝尺寸與同規格三相産品相同；

2、本公司可為用戶定做其它規格産品，如有特殊要求+請協商訂貨。

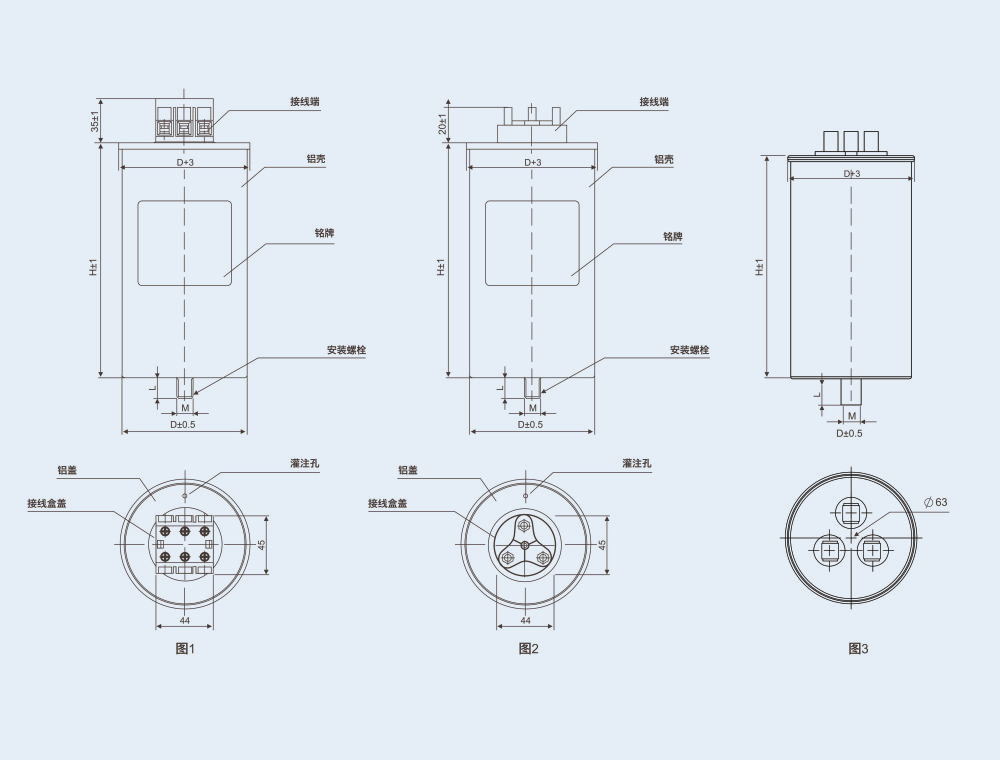

安裝及外形尺寸圖

注意事項

1.過電壓和過熱将縮短電容器的壽命。因此應嚴格控制運⾏條件(即:環境溫度、電壓及電流等)。

2.系統中裝并聯電容器時，應充分注意以下情況:

a在諧波含量嚴重的環境下，不宜直接裝設并聯電容器，請串聯抗諧波電抗器使⽤。在諧波合量并不嚴重的環境下，請提升電容器電壓等，

(常⻅的諧波源有:變頻器、直流整流器、逆變器、電解電鍍設備、中頻爐、電弧爐等)。

b.在電動機固定連接并聯電容器時，應使電容器運⾏電流⼩于電動機空載電流。

c.在變壓器空載時，應使電容器退出運⾏。

3.⽆外加放電電阻或線圈，電容器再投⼊需要延時3 分鍾以上。斷開電源必須進⾏短路放電，才能進⾏觸及或測試。

4.原則上不推薦使⽤⼩型斷路器作短路保護，應按電容器額定電流的
2-3
倍選擇，嚴禁斷路器帶電容器⼿動合閘。
