型号及其含義

注意技術指标

1、損耗角正切值：工頻額定電壓下低于0.0010;

2、電容偏差：電容器實測值與額定值之差不超過0~ +3%;

3、耐受電壓：極間：工頻215Un、25   極對殼：額定電壓600V及以下産品施加電壓3.6kV、5S;  額定電壓600V及以上産品施加電壓7.2kV、5S;

4、最高長期允許過電壓：1.15Un，每24h中不超過8h;

5、最高長期允許過電流：1.5ln;

6、自放電特性：電容器帶有放電器件，能使電容器在斷開電源3min內，剩餘電壓從V2Un降至75V或以下;

7、執行标準：GB/T12747.1

使用須知

1、運輸與保存;

      1.1、電容器運輸應盡量在原出廠色裝狀态下，搬運時應小心輕放;

      1.2、電容器應保存在幹燥及無腐蝕性氣體的室內;

2、用戶驗收檢驗;

      2.1、用戶在使用電容器前，應首先檢查銘牌型号是否與所購産品型号相符;

      2.2、容量檢測：要求按3.2執行，測量時采用相對誤差不大于2%的儀器進行;

      2.3、耐受電壓試驗：所施加的試驗電壓為33條的75%;

3、安裝運行;

      3.1、電容器安裝在室內，海拔2000M以下使用;

      3.2、使用時周圍環境空氣溫度為- 25℃~ +50℃,濕度：小于85%;

注：可為用戶定制用于低溫環境- 40℃~ +50℃的産品。

      3.3、安裝廠所不應受陽光直射，不被雨淋濕，避免塵埃過多及劇烈振動場所，相互間距離應

               大于30mm：夏季環境溫度較高時，應采用有效措施，以保證通風散熱良好：

      3.4、安裝前必須充分考慮電容器投入後，所引起的電壓升高等因素，以防電容器在過電壓下

               長期運行：

      3.5、在安裝電容器前，必須注意檢測電壓波形和網路特性，如存在諧波源（如安裝大型整流

               器、變頻器、中頻爐等）的影響，應按諧波的嚴重程度，采取相應的措施加以限制：

      3.6、電容器線路端子及接地端子處的接線應盡量使用軟銅線，并保證接觸良好，建議用戶定

               期地對電容器接線端子進行檢查，防止接觸不良造成電容器以外損壞：

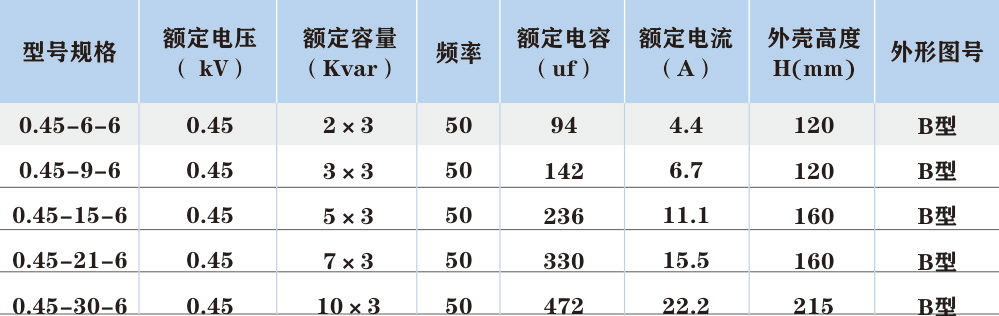

主要産品型号規格及數據表

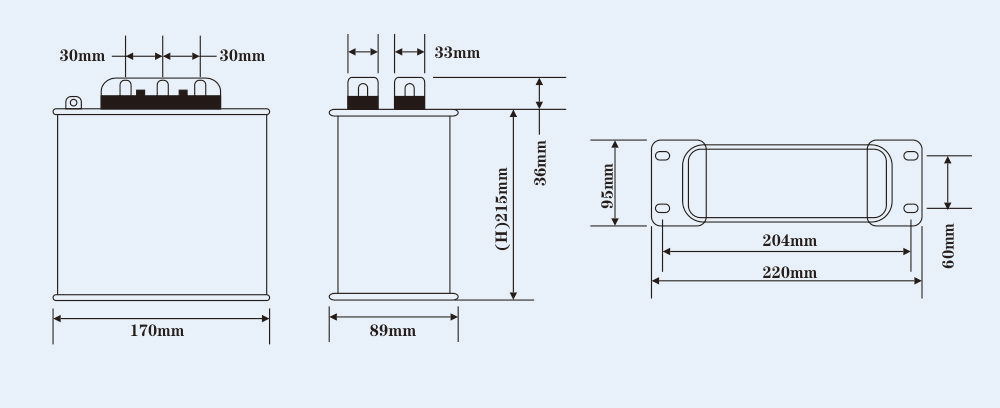

外形及安裝尺寸
