适⽤範圍标準

自愈式低電壓并聯電容器适⽤于交流50Hz(60 Hz)，額定電壓1000V及以下交流電⼒系統中，作提⾼功率因數、降低⽆功損耗、改善電壓質量之⽤。

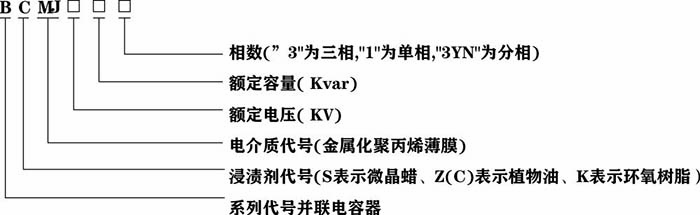

型号及其含義

主要技術參數

1、額定電壓：0.23~1.14kV

2、額定容量：1~60kvar

3、額定頻率：50Hz或60Hz

4、電容偏差：-5~10%

5、有功損耗：≤12W/kvar

6、極間電壓強度：2.15Un
5秒

7、最⾼允許過電壓：1.1Un

8、最⾼允許過電琉：1.3ln

9、⾃放電特性：電容器斷電後3分鍾內剩餘電壓

從√2Un降⾄50v以下

10、符合标準：GB/T
12747,IEC
60831

選型及圖樣

1、安裝和維護必須由具有資格的人員進行操作：

2、在運行前，必須切斷設備的電源：

3、斷開後間隔下一次投入時間應保持至少3分鍾以上，觸摸電容器前應用一根絕緣導線對電容器的兩極放電：

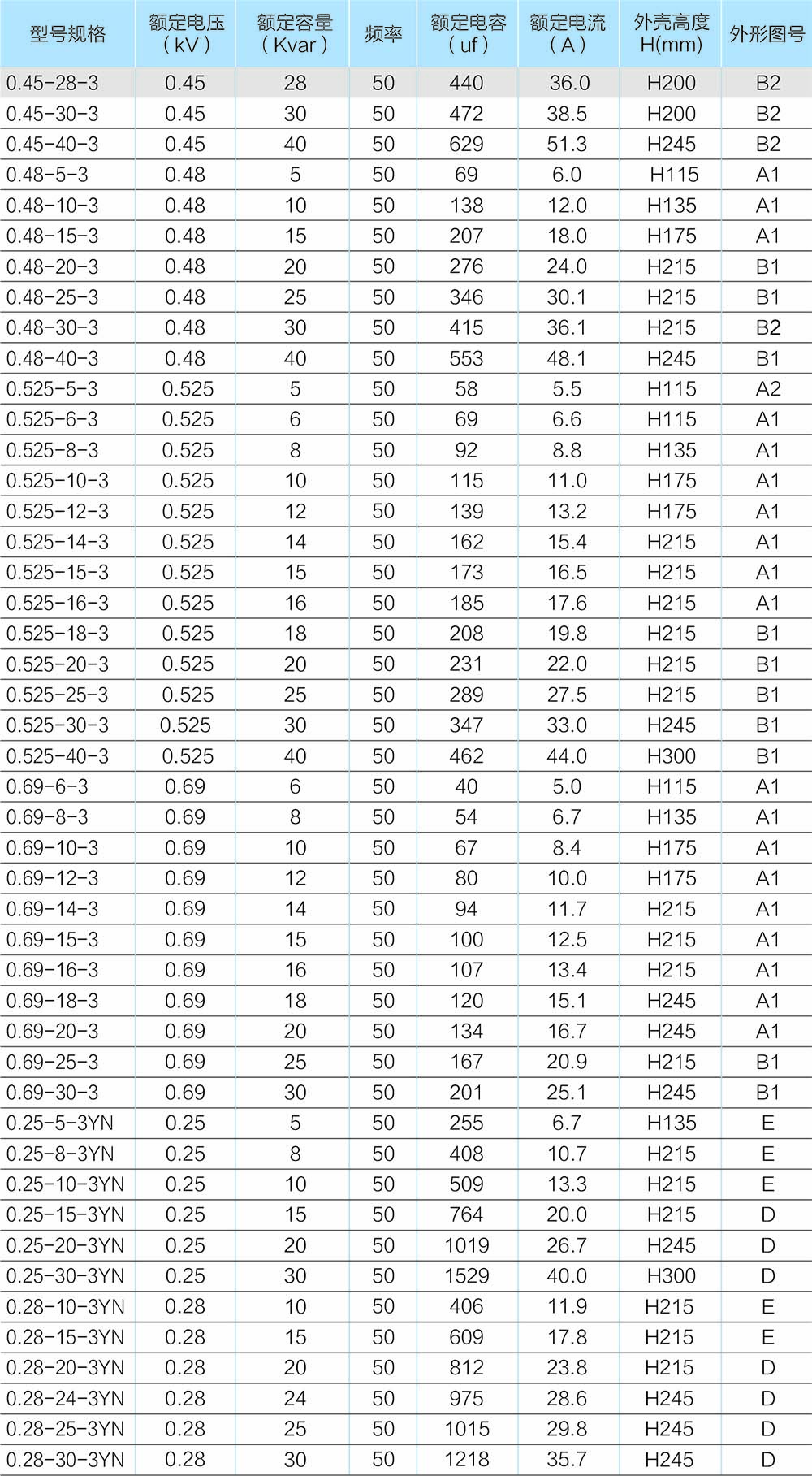

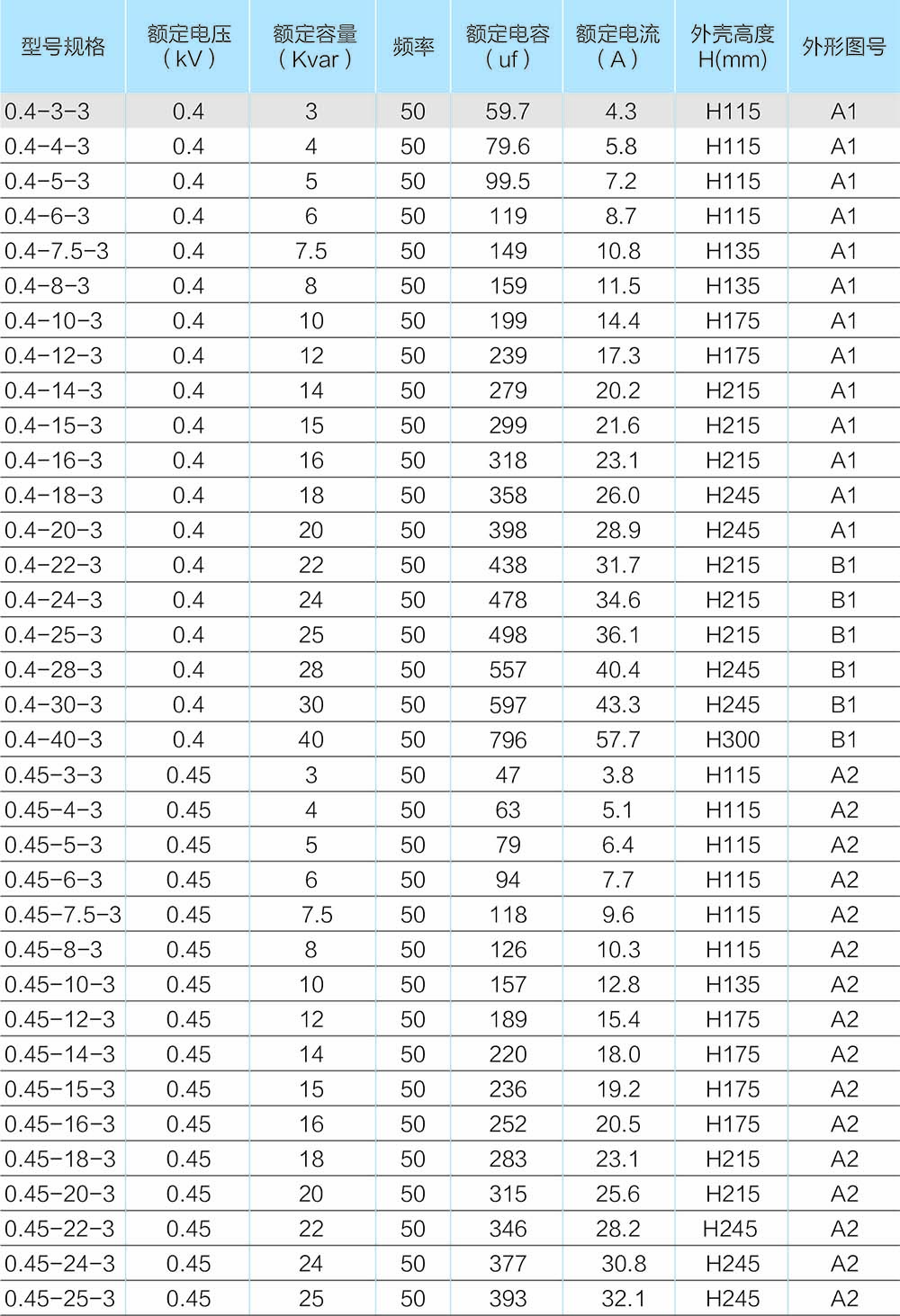

主要規格、數據及外形尺寸>

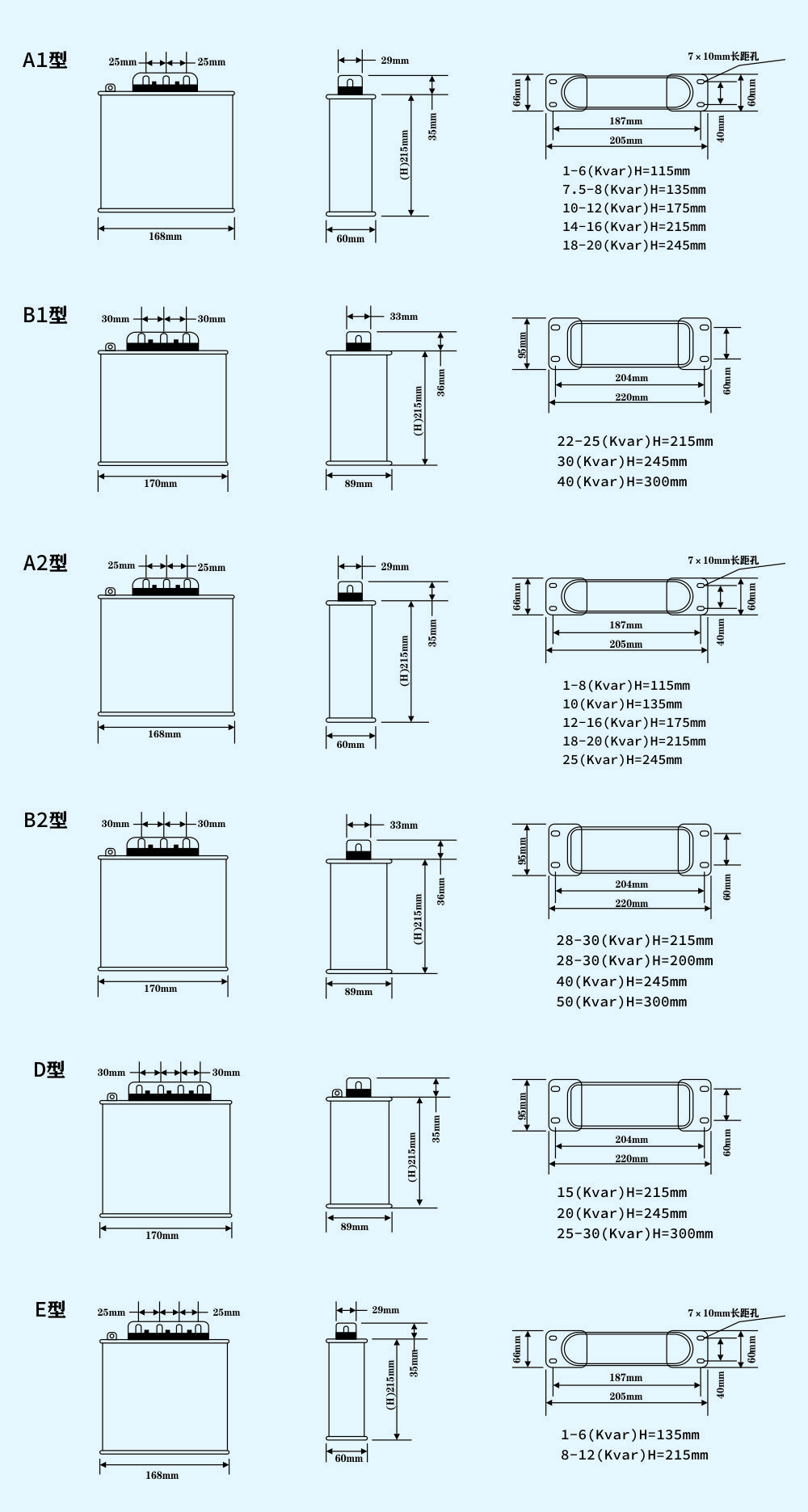

安裝尺寸圖

注意事項

1.過電壓和過熱将縮短電容器的壽命。因此應嚴格控制運⾏條件(即:環境溫度、電壓及電流等)。

2.系統中裝并聯電容器時，應充分注意以下情況:

a在諧波含量嚴重的環境下，不宜直接裝設并聯電容器，請串聯抗諧波電抗器使⽤。在諧波合量并不嚴重的環境下，請提升電容器電壓等，

(常⻅的諧波源有:變頻器、直流整流器、逆變器、電解電鍍設備、中頻爐、電弧爐等)。

b.在電動機固定連接并聯電容器時，應使電容器運⾏電流⼩于電動機空載電流。

c.在變壓器空載時，應使電容器退出運⾏。

3.⽆外加放電電阻或線圈，電容器再投⼊需要延時3分鍾以上。斷開電源必須進⾏短路放電，才能進⾏觸及或測試。

4.原則上不推薦使⽤⼩型斷路器作短路保護，應按電容器額定電流的2-3倍選擇，嚴禁斷路器帶電容器⼿動合閘。
