适⽤範圍标準

DRHPD-2000諧波保護器為⽤電設備提供諧波保護，改善電能質量。DRHPD-2000采⽤超微晶合⾦材質與創新科技的特别電流，對設備産⽣的⾼次諧波，尖峰脈沖具有抑制⼲擾的作⽤。随時跟蹤電壓波形，瞬時濾除電源中的尖峰、浪湧（雷電）、雜波，矯正因諧波影響⽽産⽣畸變的電壓波形；對噪聲進⾏消化吸收，使電⽹電源波形變得光滑清潔，既提⾼了電⽹質量，⼜保證了⽤電設備的正常運⾏。諧波保護器本⾝⼏乎不耗電，⽽且采⽤諧波保護減少了⽤電設備的故障率和機器誤操作，全⾯克服了由于諧波污染引起的設備誤動作。具有正弦波跟蹤能⼒和限壓限幅功能，消解部分內部浪湧，抑制⾼次諧波，降低能耗，潔淨⽤電環境，提⾼⽤電設備壽命與安全。

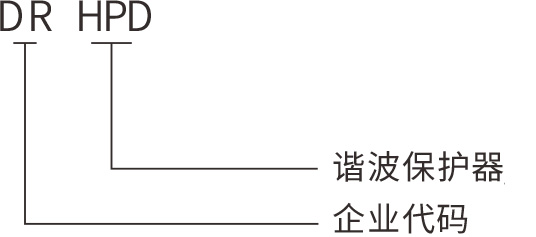

型号及含義

主要技術參數

電路連接⽅式:三相星型

鉗位電壓:對2500V的浪湧電壓，可限制在1000V以下

抗浪湧電流:對2500V的浪湧電壓，浪湧電流不超過1200A

額定電壓:110~690V
±20%

吸收頻率:1000HZ~20KHZ

保護頻率:350HZ--30KHZ

洩露電流:1.5mA以下

絕緣電阻:＞2MΩ

接觸點容量:250A

海拔⾼度:≤2000m

相對濕度:＜85%（25℃）

溫度範圍:-30℃--70℃

存放溫度:-4℃--85℃

外觀尺⼨:164mm*115mm*60mm

安裝⽅式:螺絲固定

安裝尺⼨:148mm*50mm

功耗:＜1W

外部接⼝:接線柱

防護等級:Ip54

使⽤壽命:10年

電磁兼容性測試:IEC60225-22-4

維護⽅式:免維護

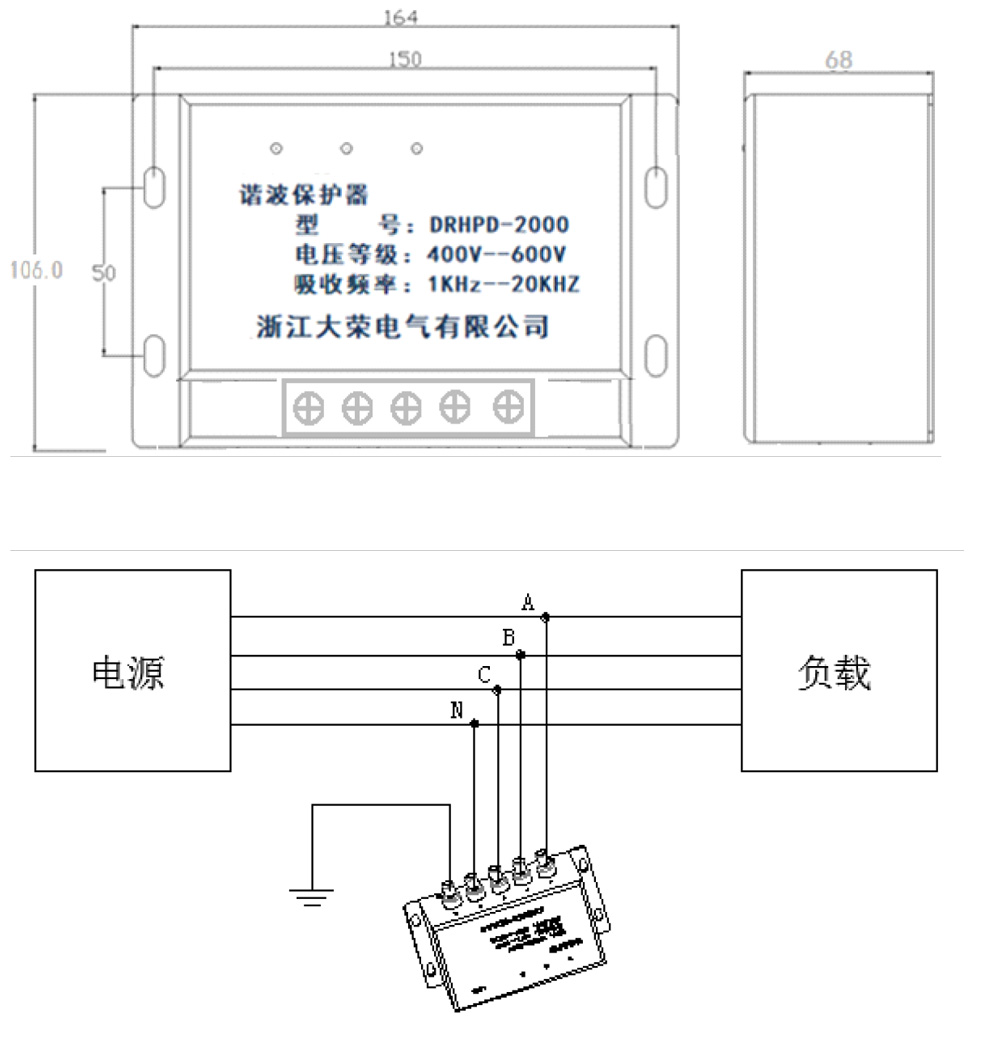

選型及圖樣

注意事項

請勿必安全可靠的接地，否則有造成⼈⾝事故的⻛險，并有功能的失效⻛險。

必須由專業⼈員維護安裝操作。

送電前應檢測電源主回路A、B、C相序必須正确

安裝在粉塵、濕度、海拔較⼤較⾼的環境中會造成絕緣能⼒的降低
