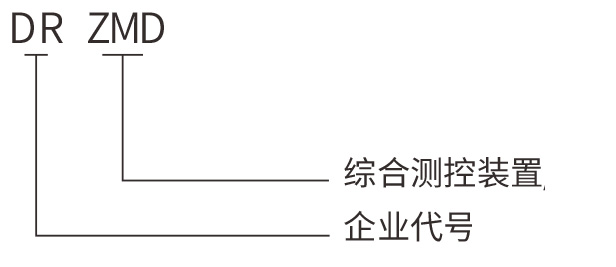

DR-ZMD綜合測控裝置是一種集可編程測量,顯示,數字通訊、電能脈沖變送輸出為一體的多功能電能表,可完成電能計量,能量計算﹑數據顯示,采集和傳輸。可廣泛應用于變電站自動化、配電自動化、智能樓宇﹑內部能源計量、管理和考核等領域。測量精度0.5級,實現LCD/LED現場顯示和遠程RS485數字接口通訊,采用MODBUS-RTU通訊協議型号及含義主要技術參數接線:三相四線Y34/三相三線V33信号輸⼊:
DR-ZMD綜合測控裝置是一種集可編程測量,顯示,數字通訊、電能脈沖變送輸出為一體的多功能電能表,可完成電能計量,能量計算﹑數據顯示,采集和傳輸。可廣泛應用于變電站自動化、配電自動化、智能樓宇﹑內部能源計量、管理和考核等領域。測量精度0.5級,實現LCD/LED現場顯示和遠程RS485數字接口通訊,采用MODBUS-RTU通訊協議
接線:三相四線Y34/三相三線V33
信号輸⼊:
電壓 :量程: 400V/100v
過載: 持續:1.2倍瞬時:2倍
功耗 : <1VA
電流 :量程 :5A/1A
過載 持續:1.2倍瞬時:2倍
功耗:<1VA
頻率 : 40-65Hz
電源 : AC220V（默認）
電能脈沖:
⽆源光耦集電極輸出
固定脈寬
通訊:
Rs485通訊接⼝，物理層隔離RS485
符合國際标準的MODBUS-RTU協議
通訊速度 i200-9600
校驗⽅式 N81，E81，081
模拟輸出:
0/4~20mA或mAorO~5/10V變送輸出
可編程設置變送項⽬和對應值
繼電器輸出:
可編程遙控/報警繼電器輸出
容量 5A/250VAC 5A/30vD
遙測開關:
遙測開關輸⼊測量，⽆源⼲結點輸⼊
可編程天聯報警輸出
測量等級
電量：0.5
頻率：±0.1Hz
有功電能：0.5s
⽆功電能:1
模拟輸⼊:0.5
顯⽰⽅式:⼀體化數碼管/⾼清液晶顯⽰
環境:
⼯作溫度：10-55°C
儲存溫度：-20-75°C
安全：
絕緣：信号，電源，輸出端⼦對殼電阻>5MO
耐壓信号輸⼊，電源輸出間>AC2KV
外形
尺⼨：2S：120*120*106mm9S：96*96*95mm
重量：2S：0.6KG9S：0.5KG
本産品符合标準
GB/T22264.1-2008安裝式數字顯⽰電測量儀表第1部分:定義和通⽤要求;
GB/T22264.2-2008安裝式數字顯⽰電測量儀表第2部分:電流表和電壓表的特殊要求;
GB/T22264.3-2008安裝式數字顯⽰電測量儀表第3部分:功率表和⽆功功率表的特殊要求;
GB/T22264.4-2008安裝式數字顯⽰電測量儀表第4部分:功率表的特殊要求;相位表和功率因數表的特殊要求:
GB/T22264.5-2008安裝式數字顯⽰電測量儀表第5部分:
GB/T22264.8-2008安裝式數字顯⽰電測量儀表第8部分:推薦的試驗⽅法
1、⾼精度測量單相交流電流或直流電流
2、提供數碼管顯⽰，本地數據查詢
3、電流變⽐可編程設置
4、⽀持RS-485通訊，Modbus-RTU協議
5、⽀持開關量輸⼊、開關量輸出、模拟量變送輸出
6、輔助電源:AC/DC80V~270V、AC220V7、多種外形選擇，滿⾜不同櫃體電⽓回路的要求
