适⽤範圍标準

DRFK型智能低壓複合開關适⽤于對低壓⽆功補償電容的通斷控制。基本⼯作原理是将可控矽與磁保持繼電器并接。使複合開關在接通和斷開的瞬間具有可控矽過零投切的優點，⽽在正常接通期間⼜具有接觸器⽆功耗的優點。執⾏标準：GB/T29312-2022

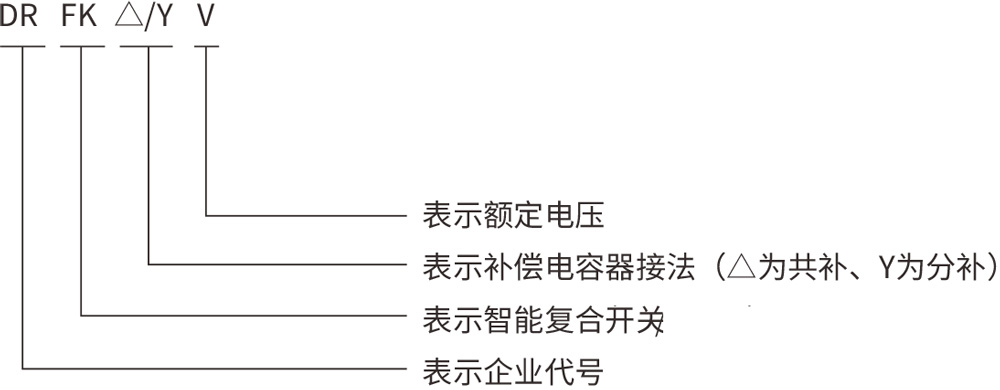

型号及含義

主要技術參數

1、使⽤壽命：10萬次

2、響應時間：≤100ms

3、額定電壓、⼯作電源及額定電流

4、額定⼯作電壓：440V/250V三相四線交流50Hz

5、允許偏差：三相電壓同步變化不⼤于±20%

6、波形為正弦波，失真度⼩于5%

7、額定頻率：50Hz±5%

8、⼯作電源：220V，50Hz

9、額定電流：60A，80A

選型及圖樣

本裝置安裝于380V三相四線制的配電⽹絡上，⽤于低壓⽆功補償電容器的通斷控制。⽤⼾可安裝在低壓⽆功補償電容櫃內或其它适當位置。

外形尺⼨：172mm×115mm×118mm

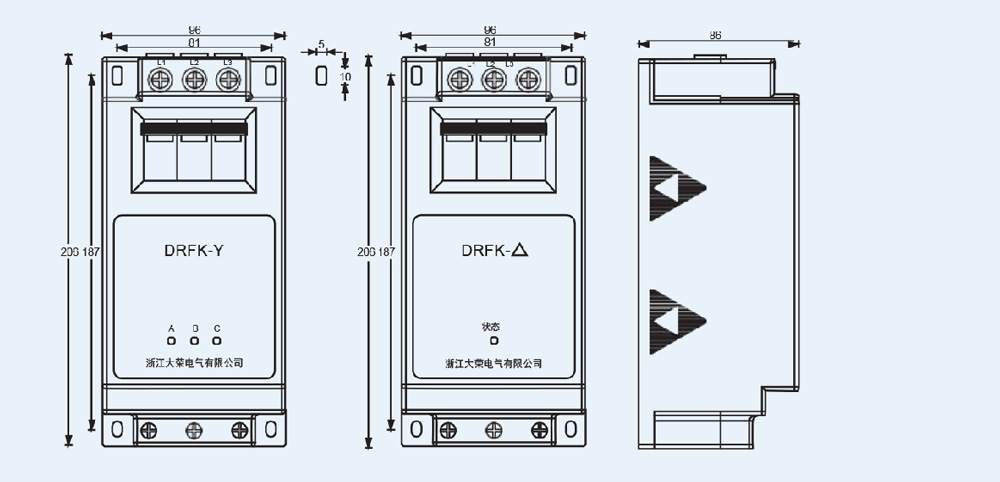

外形尺⼨圖

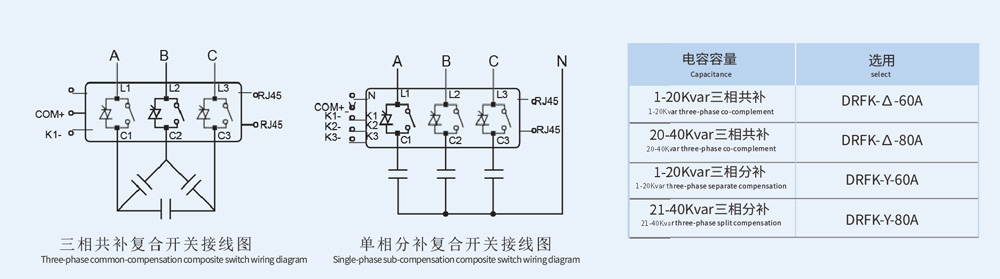

接線圖

注意事項

1、交流輸⼊、輸出嚴禁反接;

2、直流信号控制器⽅式:電平信号輸⼊極性K和C要連接⽆誤，K接GND，COM接+12V;

3、485通訊控制⽅式采⽤标準的RS485
⽹絡數據線聯接(六)，⽹絡數據線按出⼴标配，特殊應⽤場合可聯系我公司訂制⾮标數據線.

4、必須注意開關的容量與電容量的配置，選擇要合理，可能存在諧波的地⽅應加⼤開關容量，并采取抑制諧波的措施。

5、電源主回路A、B、C三相相序必須正确;

6、分補開關的電源零線N必須與控制端頭N相連接(如接線圖)

7、三相共補+三相分補混合補償接線原理圖請參照混合補償控制器說明書
