适⽤範圍标準

DRFK型智能低壓複合開關是⼀種智能化環保型低壓電容投切開關。⼯作原理是在開關接點兩端電壓為零的時刻閉合，從⽽實現電容器的⽆湧流投⼊，在電流為零的時刻斷開，從⽽實現開關接點的⽆電弧分斷，成功地将投⼊、切除産⽣的瞬間湧流控制在最⼩值以內，完美地解決了在電容器投切過程中出現的⾼電壓諧波和⼤湧流等問題。執⾏标準：GB/T29312-2022

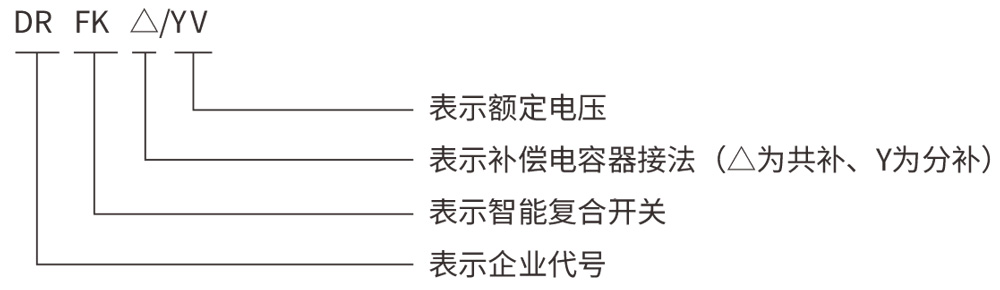

型号及含義

主要技術參數

1、使⽤壽命：10萬次

2、相數：三相(△型接法)、單相(Y形接法)

3、控制容量：三相共補≤30Kvar單相分補≤10Kvar

4、電路功耗：≤1.5VA

5、響應時間：≤100ms

6、每次接通與關斷間隔：≥1秒

7、連續兩次接通間隔：≥30秒

8、額定⼯作電壓：440V

9、絕緣電壓：690V

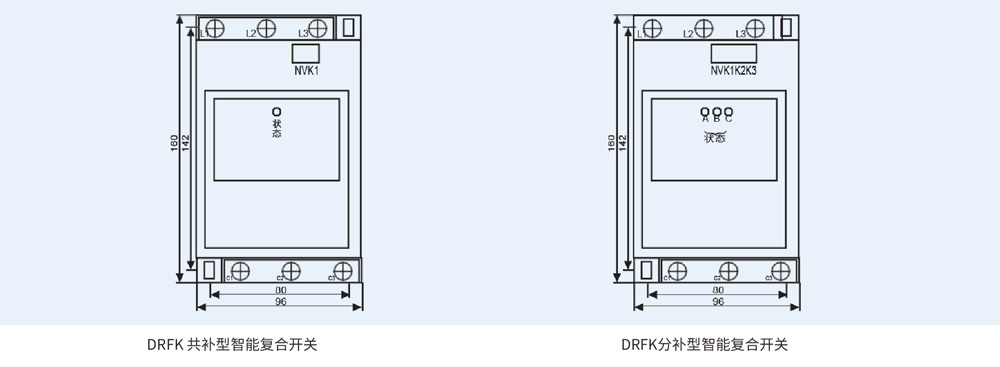

選型及圖樣

本裝置安裝于400V三相四線制的配電⽹絡上，⽤于低壓⽆功補償電容器的通斷控制。⽤⼾可安裝在低壓⽆功補償電容櫃內或其它适當位置

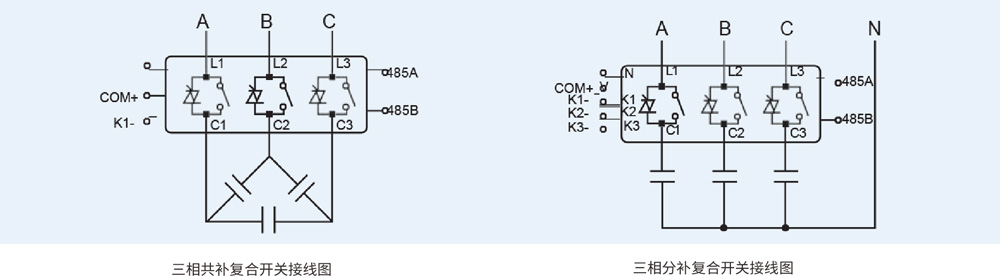

接線圖

注意事項

1、交流輸⼊、輸出嚴禁反接;

2、直流信号控制器⽅式:電平信号輸⼊極性K和C要連接⽆誤，K接GND，COM接+12V;

3、485
通訊控制⽅式采⽤标準的RS485⽹絡數據線聯接(六)，⽹絡數據線按出⼴标配，特殊應⽤場合可聯系我公司訂制⾮标數據線.

4、必須注意開關的容量與電容量的配置，選擇要合理，可能存在諧波的地⽅應加⼤開關容量，并采取抑制諧波的措施。

5、電源主回路A、B、C三相相序必須正确;

6、分補開關的電源零線N必須與控制端頭N相連接(如接線圖)

7、三相共補+三相分補混合補償接線原理圖請參照混合補償控制器說明書。
