适⽤範圍标準

本系列控制器采⽤⾼性能單⽚機為基本軟件充分利⽤計算機的⾼速運算⼒和邏輯判斷⼒，使全系列控制器真正做到了智能化、數字化。其技術先進功能完善，抗⼲擾能⼒強，⽀路穩定可靠補償精

确，外型美觀是電容屏⼚家⾸選的産品。

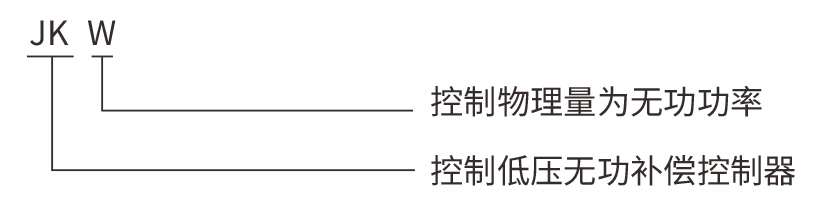

型号及含義

主要技術參數

01.⼯作電壓

AC380V±20％50Hz±10%（可根據⽤⼾要求提供220V電壓）

02.取樣電壓

AC380V±20％50Hz±10%（可根據⽤⼾要求提供220V電壓）

03.取樣電流

AC0-5A

04.本機功耗

≤3-10VA

05.測量靈敏度

100mA

06.測量精度

電壓：0.5
電流：0.5級功率因數：0.5級有功功率：1.0級⽆功功率：1.0級

選型及圖樣

外形及安裝尺⼨圖

外形尺⼨/Dimensions：120mm×120mm×90mm

安裝開孔尺⼨/Installationholesize：113mm×113mm

安裝嵌⼊深度/Installationembeddeddepth:72mm

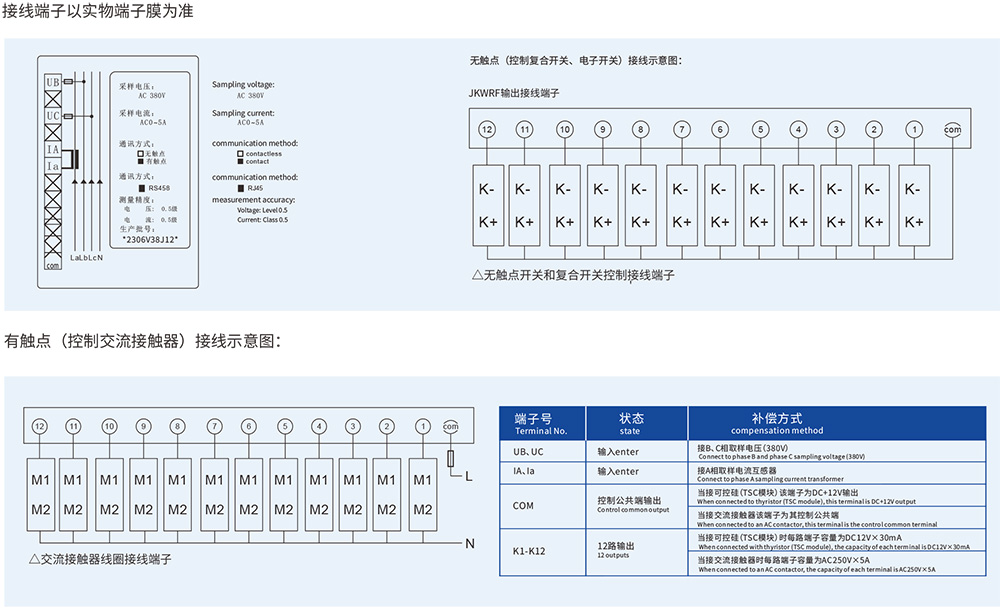

接線⽰意圖

注意事項

1.測控終端送電之前應仔細檢查，裝置已可靠接地。

2.隻有熟悉測控終端操作⼿冊的專業技術⼈員才允許安裝，運⾏或檢修測控終端。

3.測控終端的安裝必須遵照所有有關的安全規程，必須通過正确的接線和電線尺⼨來保證操作的安全性和可靠性

4.電源輸⼊，CT⼆次測，均會産⽣危害⼈⾝安全的⾼電壓，在操作時應⼩⼼，嚴格地遵守⽤電安全操作規程。

5.在檢修和安裝，調換終端時，必須确保斷開電源和短接CT⼆次側回路。

6.在帶電采集，設置數據時，不論何種情況下都不得接觸帶電部分。

7.如有問題請給我們⼚家聯系!
