适⽤範圍标準

靜止無功發⽣器是FACTS設備的主要成員，它以雙數字信号處理器(DSP)為核⼼，通過電抗器将⾃換相橋式電路并聯在電⽹上，采⽤實時數據采集技術和動态跟蹤技術，不斷監測電⽹和系統的電壓、電流，在快速連續的補償調整系統⽆功功率的同時，還可以顯著地改善負荷與公共電⽹連接點處的電能質量，提⾼功率因數、克服三相不平衡、消除電壓閃變和電壓波動、抑制諧波污染。

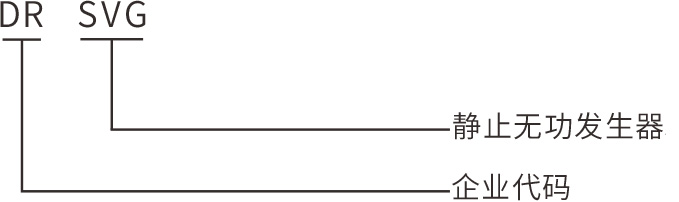

型号及含義

主要技術參數

01.⼯作電壓      AC400V±20%

02.⼯作頻率      50Hz±5Hz

03.裝置容量      30kvar、50kvar、75kvar、100kvar

04.響應時間      ≤5ms

05.單機效率      ≥97%

06.主電路結構   三相四線

07.電路拓撲      三電平結構

08.顯⽰界⾯      外接液晶屏

09.顯示狀态      數據⽅式顯⽰

10.操作             ⼿動啓動、⾃動啓動

11.通信             RS485，Modbus
通信協議

12.環境溫度      -25~55℃

13.存儲溫度       -30~70℃

14.相對濕度       最⼤95%，⽆凝露

15.海拔⾼度      海拔1500米

16.散熱需求      以下要求通⻛良好，可通過櫃⻔開通⻛⼝，或者櫃內加裝⻛扇。

17.⼯作模式      無功補償、諧波補償、三相負荷不平衡補償、電容器投切控制。裝置可同時進⾏上述四種補償。

18.諧波濾除       同時濾除2~13次諧波，也可選擇2~13次諧波中特定次數補償。

19.電流限制      補償電流⾃動限制在額定電流範圍內。

20.補償效果     無功功率因數>0.99；諧波電流總畸變率
THDi<5%；三相不平衡度≤3%；上述參數均在補償電流達到
50%額定容量及以上時達到。

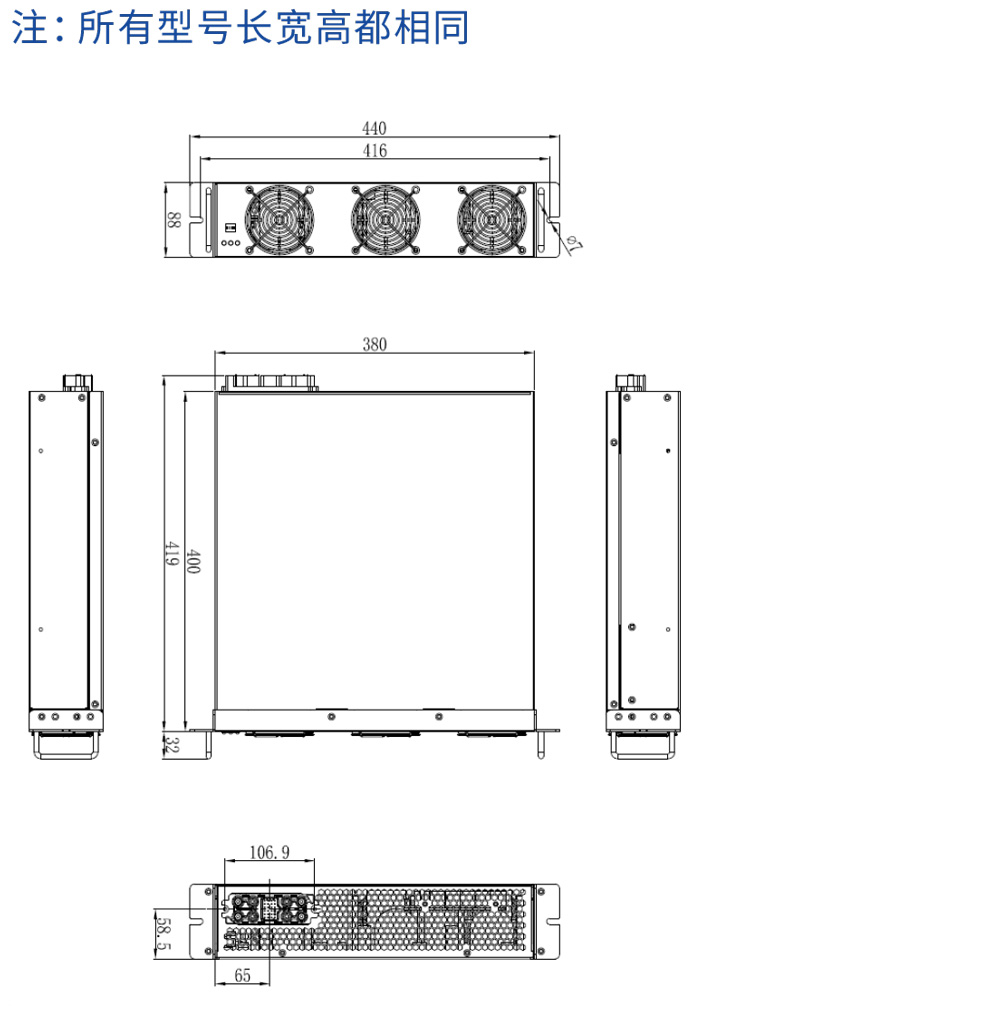

選型及圖樣

注意事項

SVG設備運⾏時帶有強電，安全起⻅，設備運⾏時維護⼈員不可觸碰設備的任何帶電端⼦，并确保設備的接地端⼦可靠接地。

由于SVG設備⺟線有⼤量電容，檢修保養⼯作必須在斷電15分鍾以後進⾏
